TUTORIAL
Fabriquer un simulateur pour moins de 450€

Publié par
Article de la communauté
le 23/01/2015 à 14:01
Pourquoi ce tutoriel ?

Tout d’abord, nous avons eu l’idée (un ami et moi-même) de proposer des kits afin de rendre plus facile et moins cher l’accès à la conception de simulateurs. Nous avons dans l’idée de montrer que c’est accessible à tous, que ce n’est pas difficile et que cela ne demande pas un budget trop lourd. C’est pourquoi, il nous semblait impératif de réaliser un simulateur low cost utilisant les pièces du kit.
On s’est fixé deux points pour la réalisation de ce simulateur :
  • il ne faut pas utiliser des outils spécifiques (poste à souder, disqueuse, scie circulaire, scie sauteuse, etc…) et tout le matériel doit pouvoir se trouver facilement dans un ou deux magasins
  • Cela ne doit pas coûter cher mais doit être suffisamment solide
Nous avons donc réfléchi conjointement à un simulateur qui pourrait répondre à nos critères.

Ce simulateur n’est qu’un exemple parmi tant d’autres.

Remerciements
Merci à ceux qui m’ont aidé à écrire, corriger ce tutoriel et partager quelques idées :
  • ma femme
  • willaupuis
  • riton39
  • cyberkart
  • richardcreation
  • RacingMat
  • rider63
  • Trapanelle
  • zigzag49
  • shell_fr

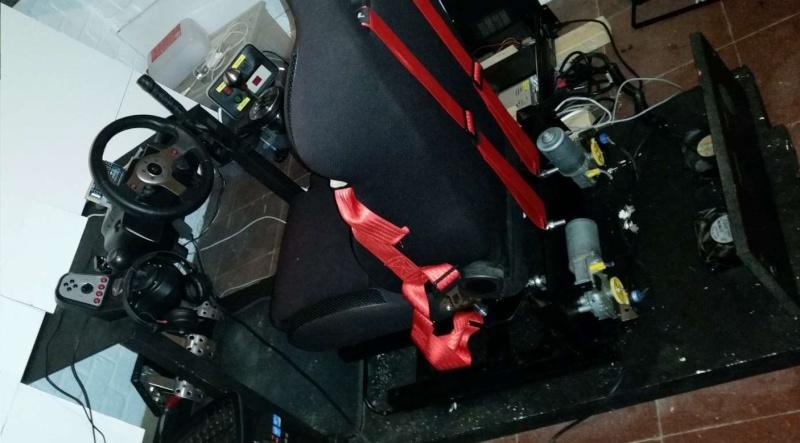

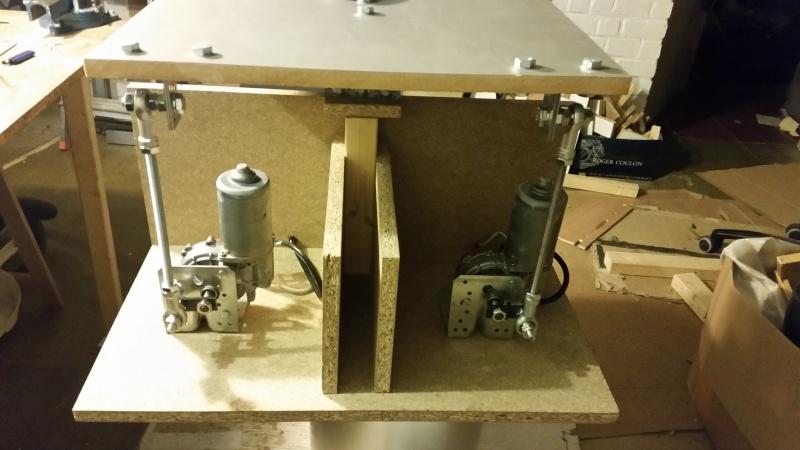

 Nous sommes donc fiers de vous présenter le tutoriel d’un simulateur 2DOF pour un budget inférieur à 450€


Pour ceux qui veulent une version PDF du tuto, vous la trouverez en cliquant ICI.

Remarque : ce tutoriel est susceptible d'évoluer, j'ai encore quelques points que j'aimerai ajouter (notamment comment y mettre le code Arduino pour SimTools et comment utiliser SimTools)



Matériaux, outillage et quincaillerie nécessaires

Kit

C’est la base de ce tutoriel, ce kit contient toutes les pièces importantes du simulateur (cartes électroniques, moteurs, potentiomètres, alimentation, etc…)
Pour vous en procurer un, suivez ce lien pour plus d’informations ou envoyez un email à simukit@gmail.com

Outils
  • perceuse
  • foret pour perceuse (très fin pour empreintes dans le bois)
  • foret métallique 5, 6, 8, 10 et 12mm (fabrication des cames)
  • lime pour élargir trou axe moteur
  • tournevis
  • équerre
  • pointeau + marteau
  • fer à souder + étain
  • pince coupante
  • clés de 17
Bois
  • 1 panneau médium (ou aggloméré) 62cm*125cm épaisseur 18mm
  • 1 panneau médium 50cm*50cm
  • 1 tasseau 44mm*69mm*300mm (prendre la longueur minimum, mon pilier fait 25cm de hauteur)
Quincaillerie
  • 10 Vis M10*30mm (fixations des équerres : 2*3 pour les moteurs et 2*2 pour les bielettes)
  • 4 Vis M10*40mm (fixations du cardan)
  • 4 Vis M10*50mm (fixations des biellettes)
  • 22 Ecrous M10
  • Rondelles M10
  • 2 Tiges filetées M10*200mm (biellettes)
  • 2 Tiges filetées M3 (support roues dentées sur les moteurs)
  • 6 Vis M6*30 ou 40mm
  • 1 Vis à bois large (plat support cardan sur tasseau)
  • Vis à bois 20mm
  • Vis à bois 50mm
  • 4 Equerres 50*50*35mm (supports biellettes)
  • 2 équerres 40*14mm (support potentiomètres)
  • 2 équerres 105*105*90 (support moteurs)
  • plat en acier (épaisseur 3mm, largeur 20mm, longueur minimum = taille des 2 cames)
  • 3-4 équerres support alimentation
  • 2 plats pour le support du cardan (espacement des gros trous environ ~60mm)
Support bois

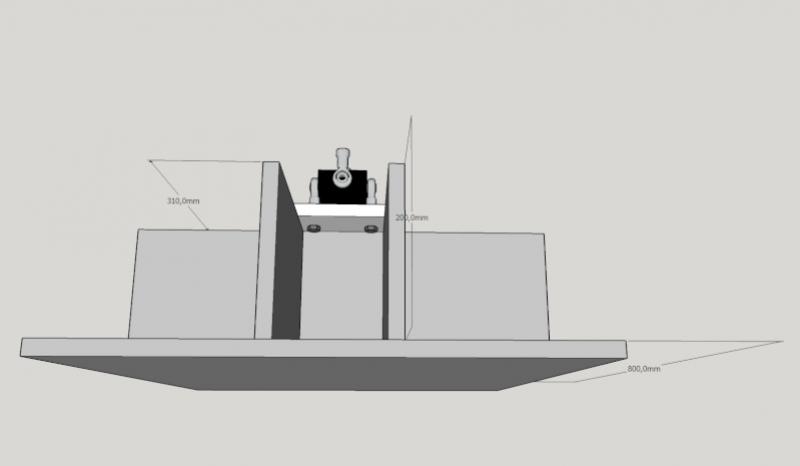

Je suis parti d’un panneau d’aggloméré 62*125cm (épaisseur 18mm) que j’ai fait découper en :
62*80               A          - partie au sol
62*25               B          - panneau vertical à l’avant
2x 31*20           C          - panneaux verticaux sur les côtés

Remarque : la largeur du panneau n’est pas très importante. Je garde celle d’origine qui est de 62cm, mais il est fort probable qu’elle soit différente d’un magasin à l’autre.

Astuce : Je vous recommande plutôt de prendre un panneau de médium, ça coûte légèrement plus cher mais la finition est meilleure et c’est plus propre à travailler.

J’ai pris un autre panneau pour mettre sur le dessus :
50*50               D

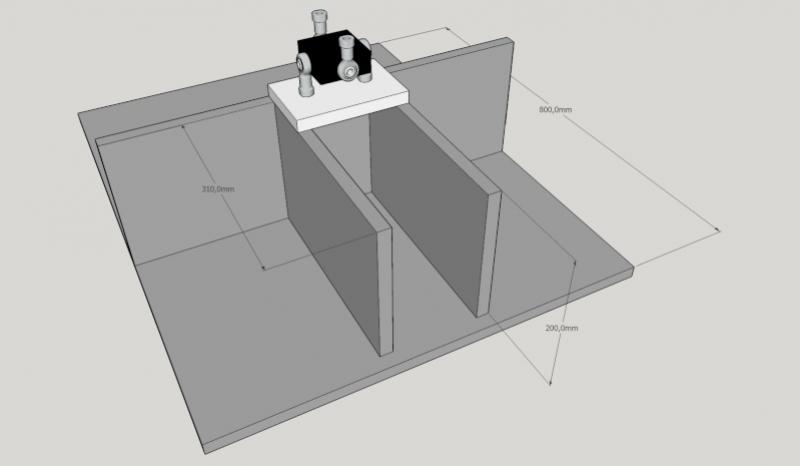

Le pied central est un tasseau de 44*69mm haut de 25cm.

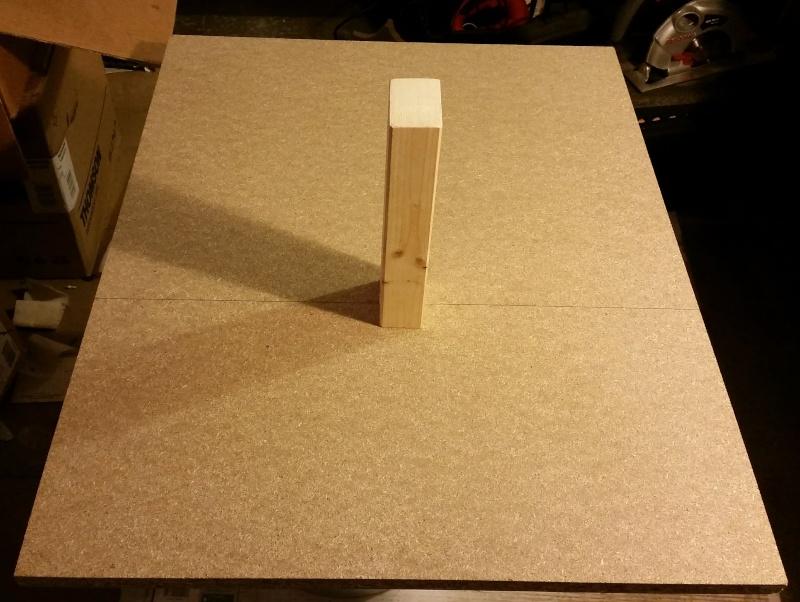

On va commencer par fixer le tasseau sur le panneau A. Pour cela, on va percer le tasseau en son centre avec un petit foret afin d’éviter que le bois ne se fende et pour être bien droit. Pour trouver le centre d’un rectangle, le plus simple est de tracer ses diagonales et d’y mettre un coup de pointeau :
Fabriquer un simulateur pour moins de 450€ - 9
Sur le panneau A, j’ai tracé une ligne à 30cm du bord et j’ai fait un point au centre puis un petit trou avec le même petit foret. Une simple vis à bois suffit pour tenir le tasseau :
Fabriquer un simulateur pour moins de 450€ - 11
Note : afin de ne pas avoir de petit rebord à l’arrière, vous pouvez utiliser les panneaux C pour placer le pilier central et que ça tombe juste. Je ne l’ai pas fait car je prévois une future amélioration.

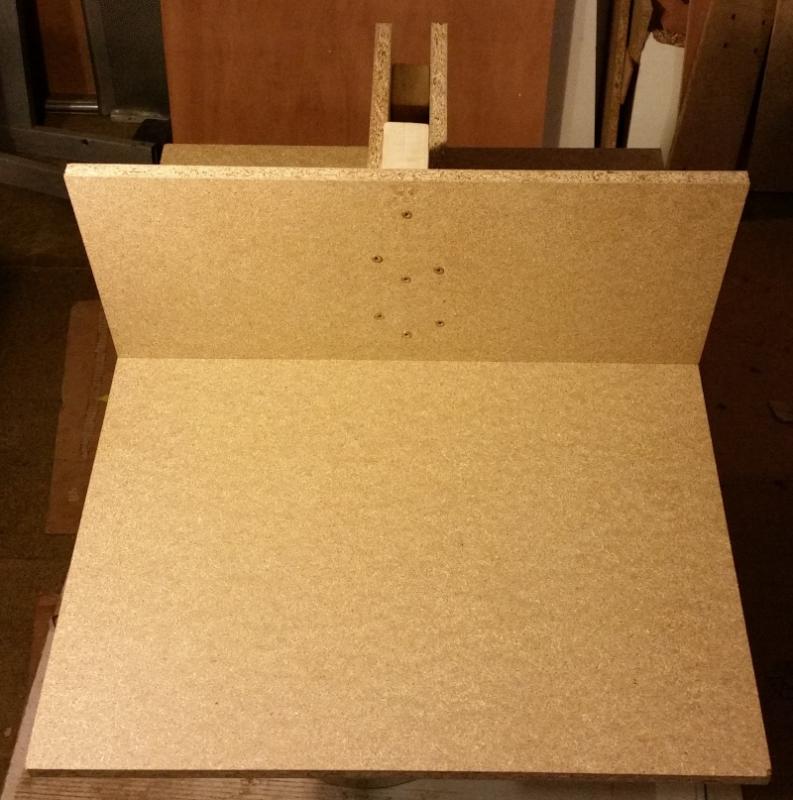

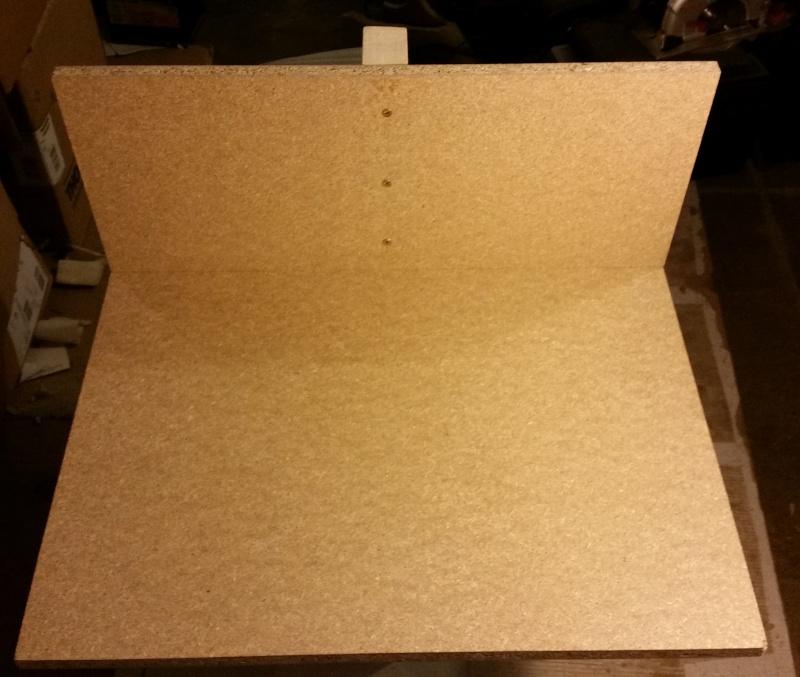

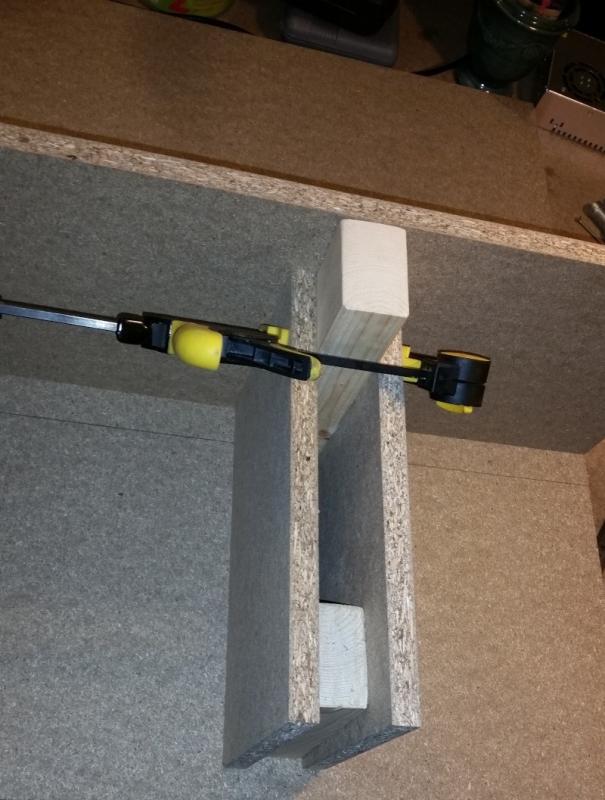

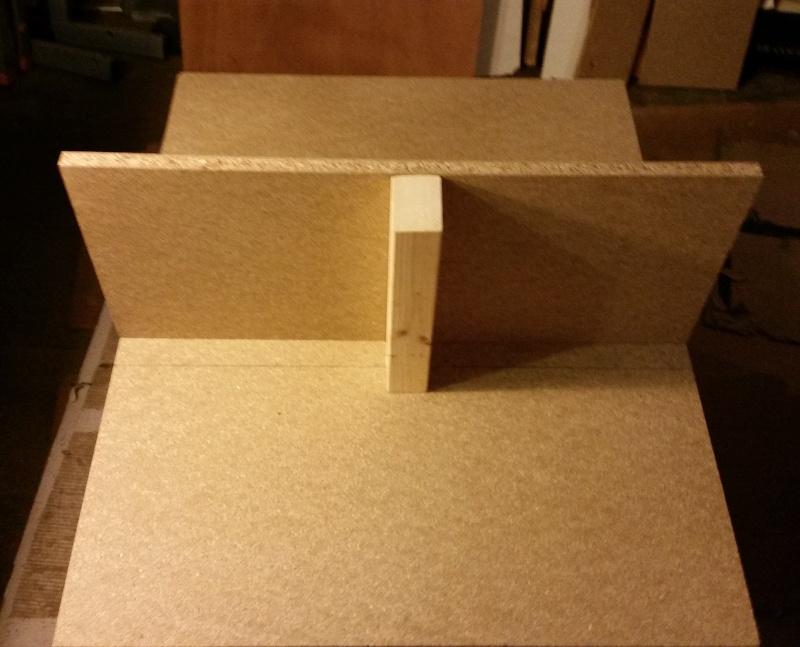

J’ai ensuite posé le panneau B contre le tasseau que j’ai fait tenir avec un serre-joint pour faciliter le perçage (toujours faire un petit trou avant de visser dans le bois) et vissage :
Fabriquer un simulateur pour moins de 450€ - 13
Fabriquer un simulateur pour moins de 450€ - 14

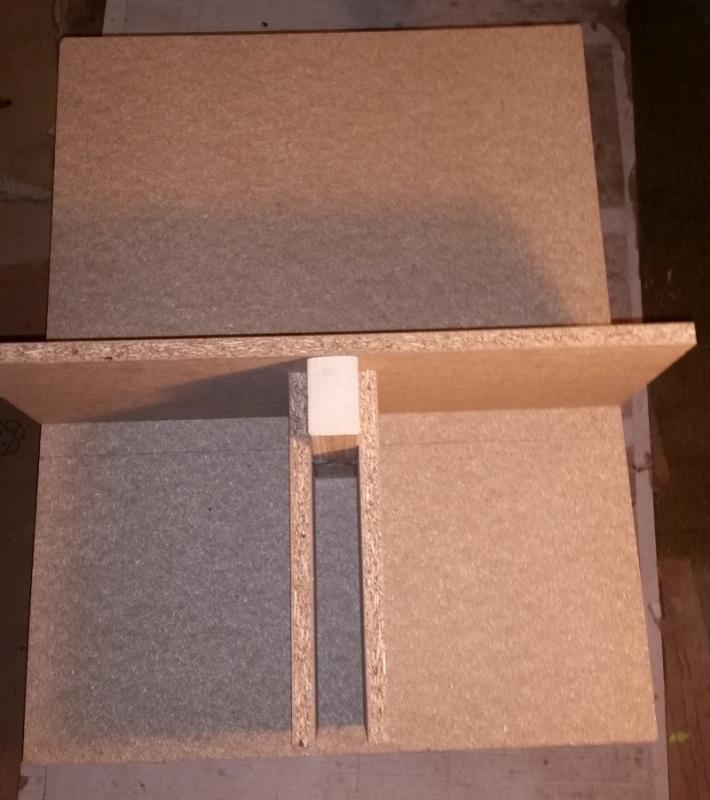

Ensuite j’ai installé les panneaux C de part et d’autre du tasseau que j’ai fait tenir avec un serre-joint et j’ai utilisé une chute de mon tasseau pour être sûr d’être bien droit :
Fabriquer un simulateur pour moins de 450€ - 16
Note : les panneaux C sont plus courts afin de pouvoir mettre les vis sur le cardan pour le fixer sur le support.

J’ai mis 2 vis par panneau C à l’avant sur le panneau B et 3 vis sur les côtés du tasseau.
Fabriquer un simulateur pour moins de 450€ - 18
Fabriquer un simulateur pour moins de 450€ - 19

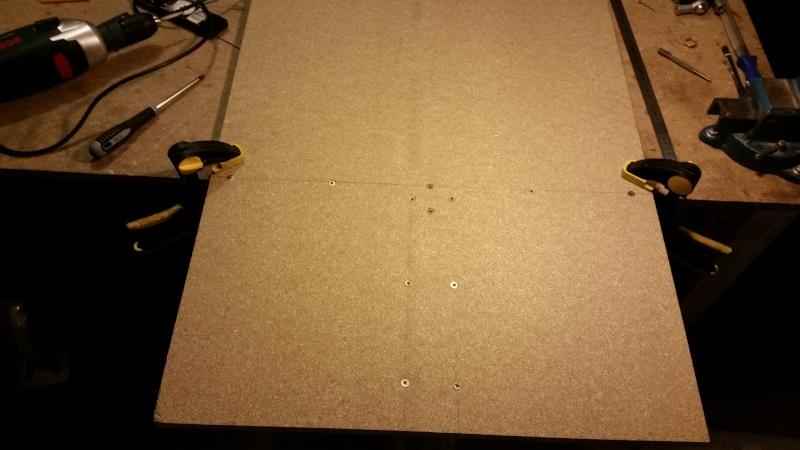

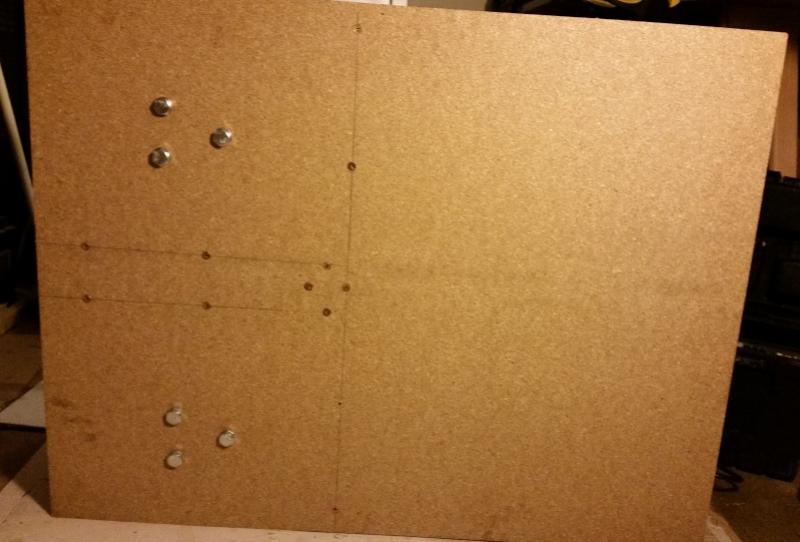

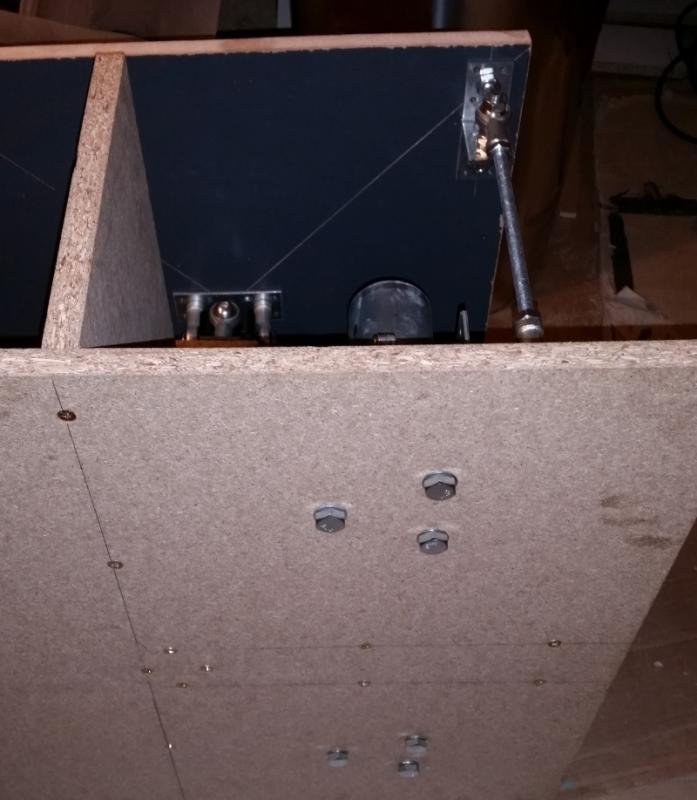

J’ai retourné l’ensemble et tracé les lignes représentant les panneaux B et C pour pouvoir visser tout le long. Cela évitera que l’ensemble des panneaux B et C et le tasseau ne pivotent :
Fabriquer un simulateur pour moins de 450€ - 21

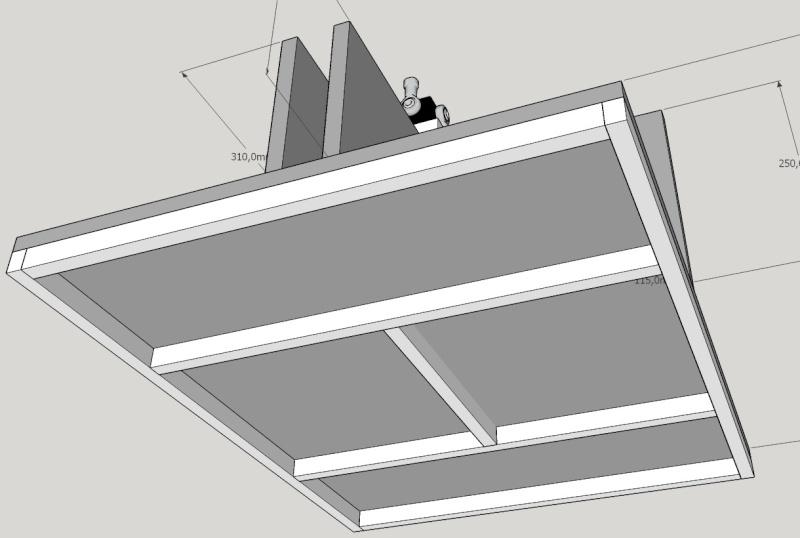

Il faut maintenant rigidifier ce panneau en vissant des tasseaux sur tout le contour dessous. Il faut au moins faire le contour et ajouter un tasseau ou deux tasseaux de traverse.
Fabriquer un simulateur pour moins de 450€ - 23

Installation du cardan

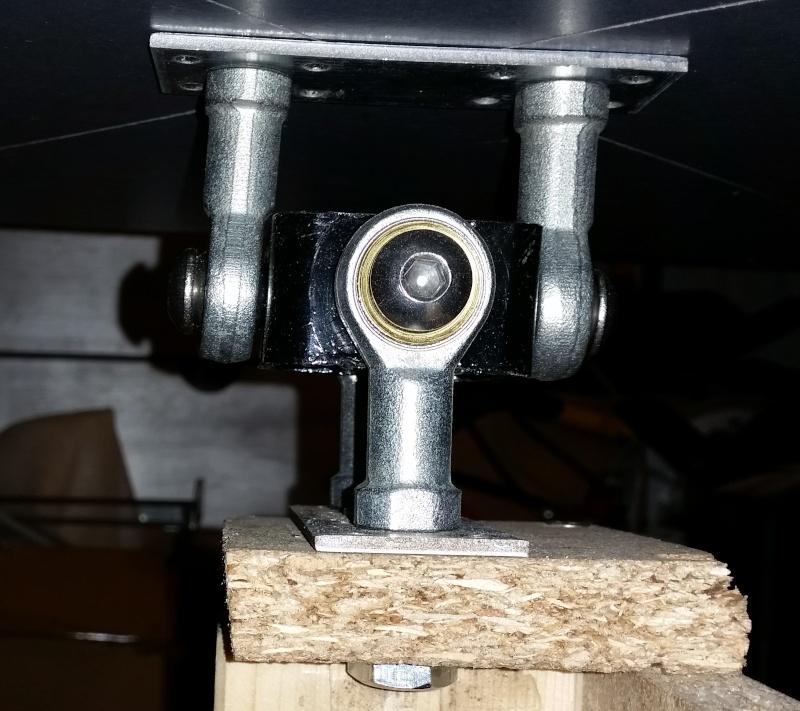

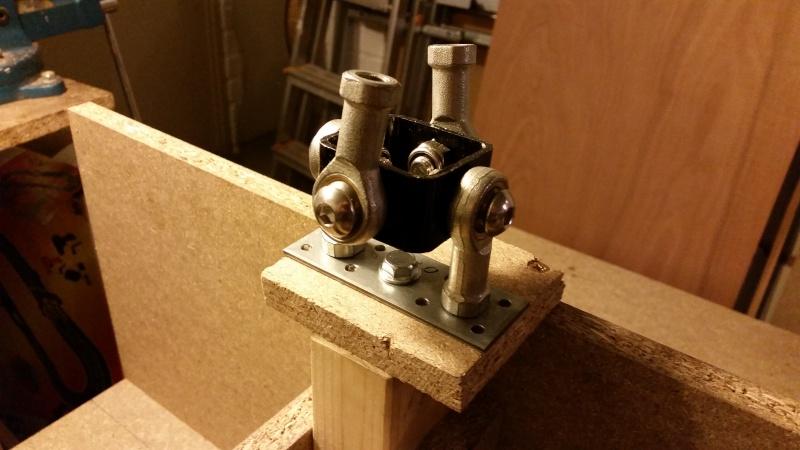

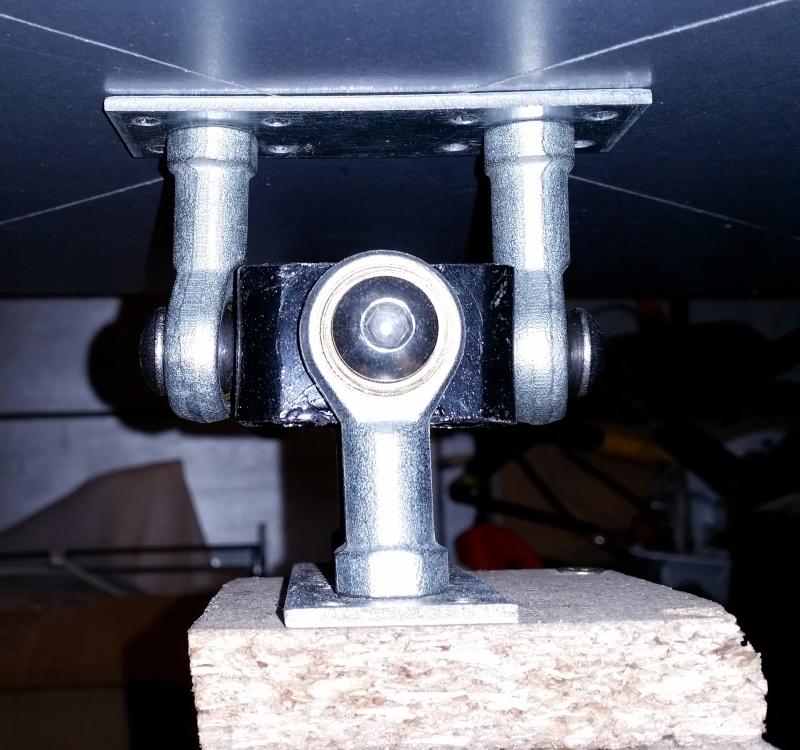

Pour fixer le cardan (petit modèle, mais il existe des plats avec le bon écartement pour les gros modèles) sur le tasseau, j’ai pris un “plat” métallique, qui a le bon espacement (~60mm), j’ai percé à 8mm au centre (toujours en utilisant la méthode des diagonales) pour pouvoir le fixer sur le tasseau avec une grosse vis à bois (diamètre 8mm).

Pour rendre le tout plus rigide et plus solide, j’ai ajouté une chute de panneau d’agglo de hauteur 18mm entre le pilier et ce plat que j’ai vissé sur le panneau B :
Fabriquer un simulateur pour moins de 450€ - 25
Fabriquer un simulateur pour moins de 450€ - 26

Solution alternative

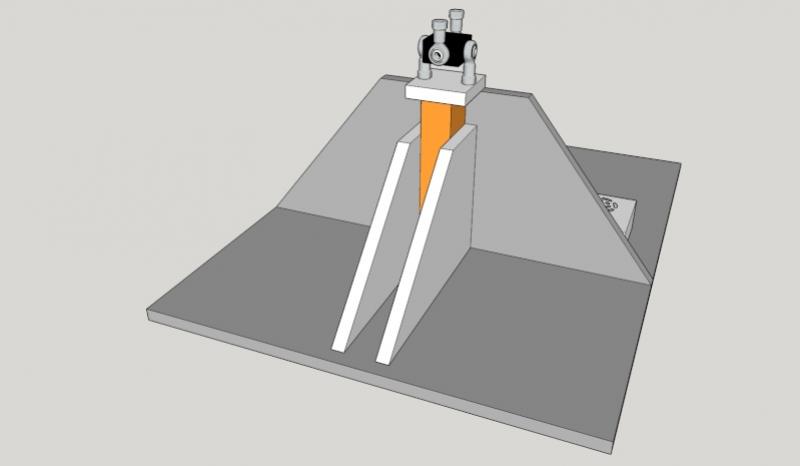

Une solution alternative serait de supprimer le pilier central, de fixer le cardan sur un support plus large qui lui serait fixé sur les 3 panneaux B et C à la même hauteur. Je n’ai pas testé cette solution mais cela pourrait fonctionner.
Fabriquer un simulateur pour moins de 450€ - 28
Fabriquer un simulateur pour moins de 450€ - 29

Préparation des supports


Panneau supérieur D
C’est la partie mobile du simulateur. Ce panneau servira de support universel : vous pouvez y ajouter un siège, un cockpit, une plateforme, etc… Mais attention au centre de gravité qui doit être positionné au-dessus du cardan !

Perçage des trous pour fixer sur le cardan :

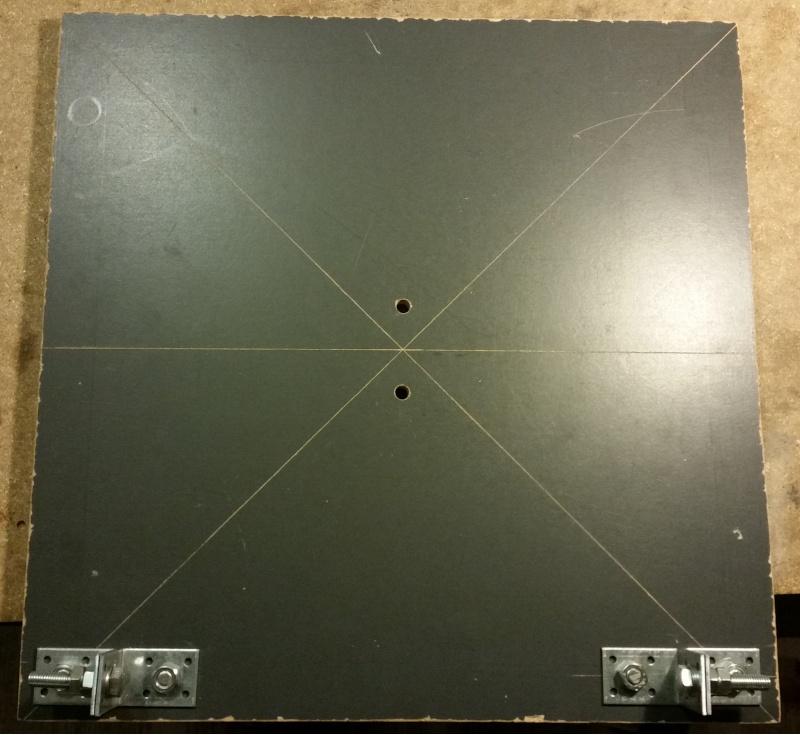

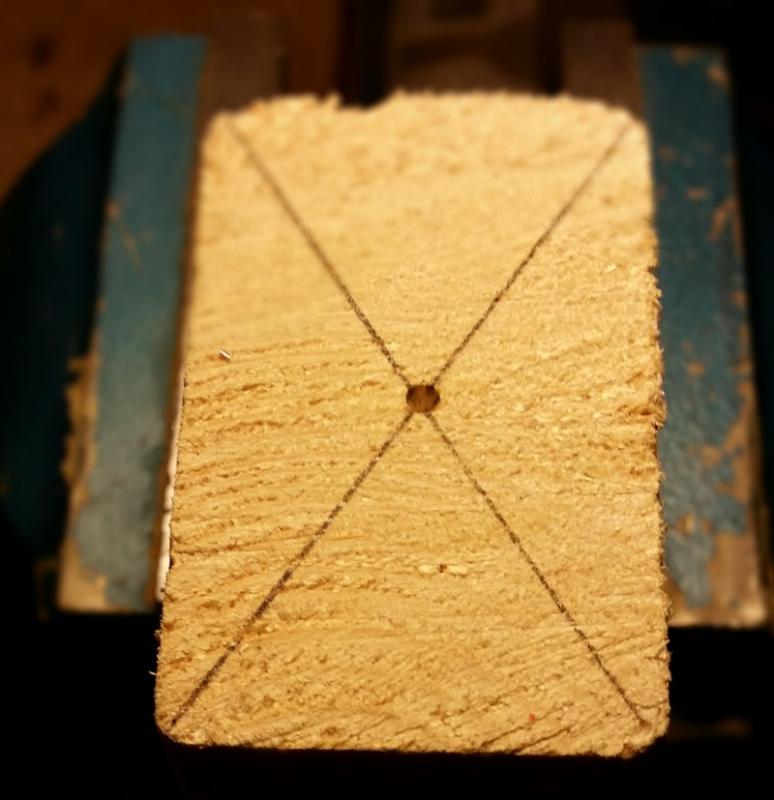

Je trace les diagonales pour trouver le centre puis à l’aide d’une équerre et du plat qui a le bon espacement du cardan je fais mes repères pour les trous au centre.

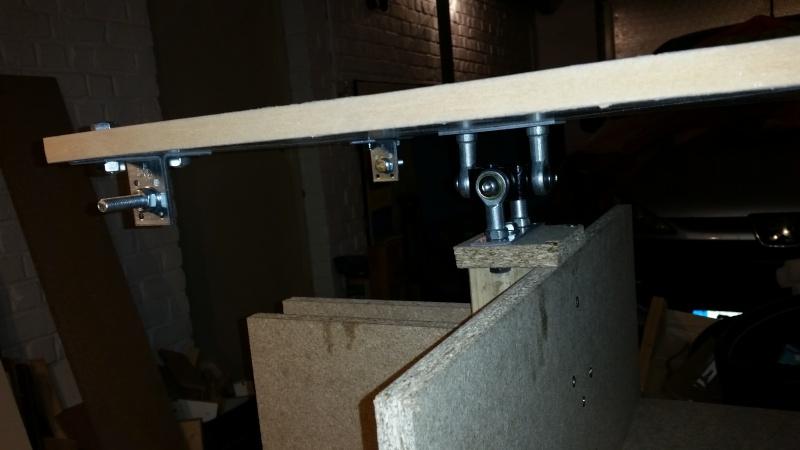

Perçage des trous pour fixer les équerres qui vont se lier aux bielles :
Je choisis de mettre un des trous de fixation des supports de biellettes (voir point suivant) sur la diagonale pour plus de simplicité et ce qui me donnera une amplitude à peu près similaire pour les effets latéraux et longitudinaux. J’utilise un des supports de biellettes et mon équerre pour trouver l’autre point de repère.
Fabriquer un simulateur pour moins de 450€ - 31
Astuce : Lorsque l’on perce un trou de part en part d’un morceau de bois il faut mettre un autre morceau de bois qui va servir de martyr et évitera que le foret fasse éclater le bois lorsqu’il le traversera.

Note : je vous conseille de tracer aussi la droite perpendiculaire au cardan qui passe par l’intersection des diagonales car ça vous donnera un repère pour le centre de gravité lorsque vous installerez votre siège ou cockpit dessus.


Support des biellettes

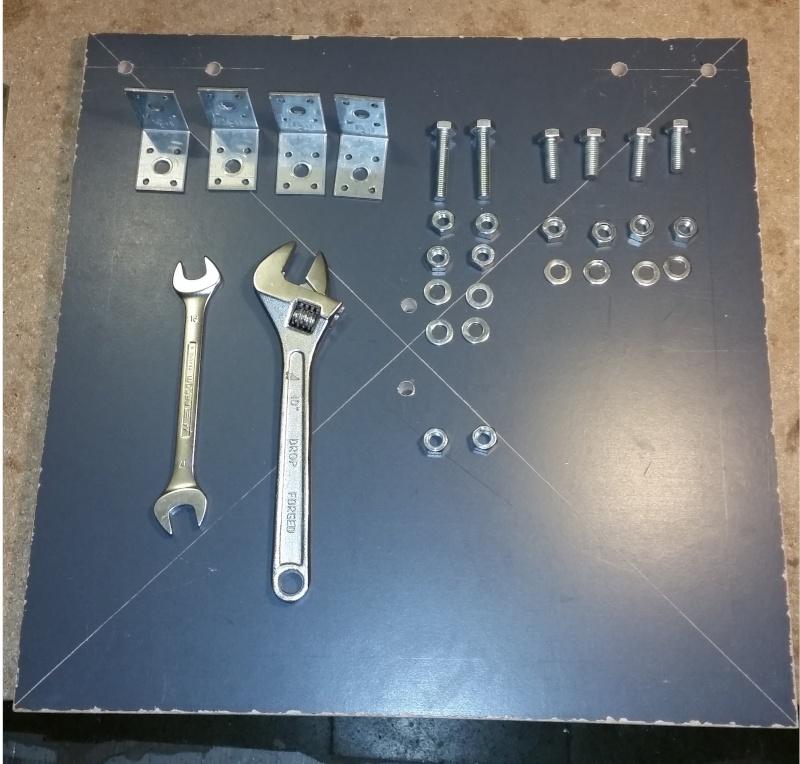

​Matériel :
Fabriquer un simulateur pour moins de 450€ - 33

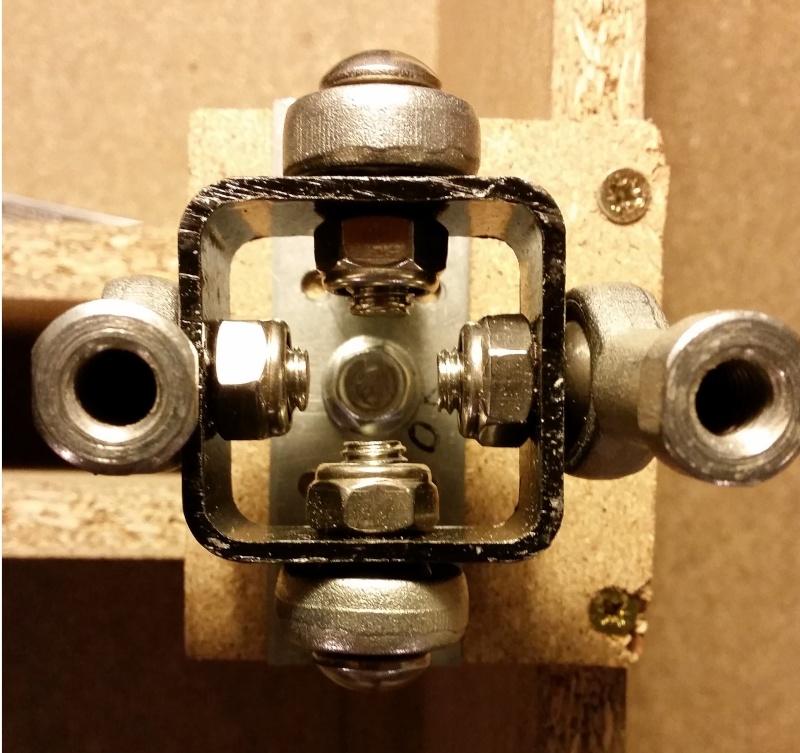

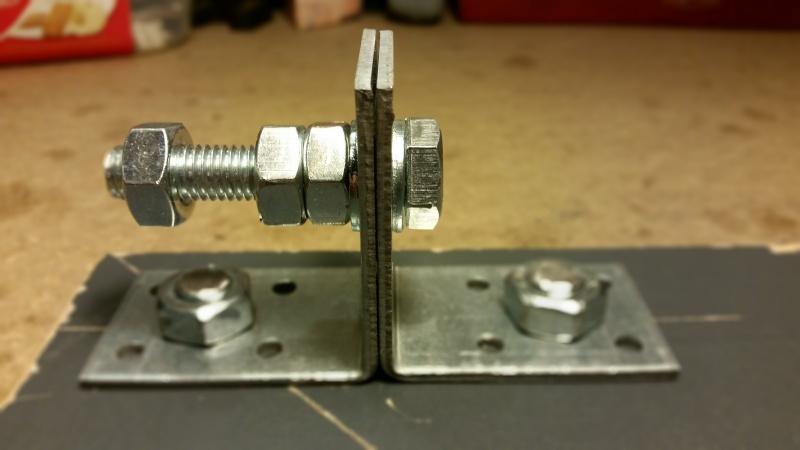

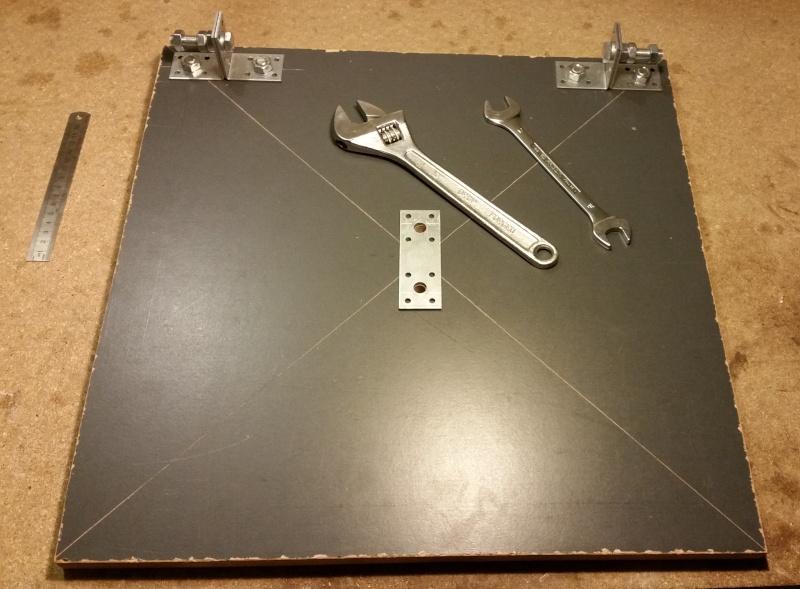

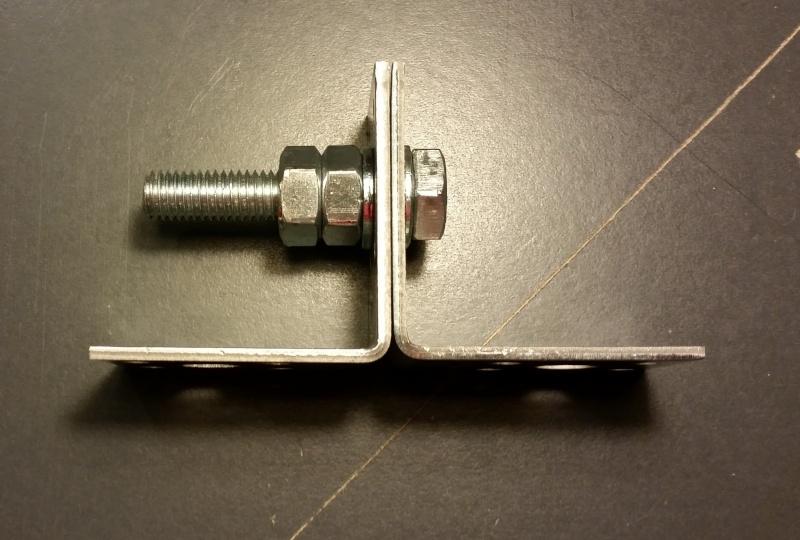

On va donc mettre les équerres dos à dos puis avec une vis M10*50mm, deux écrous et deux rondelles et on va faire le support :
Fabriquer un simulateur pour moins de 450€ - 35
Fabriquer un simulateur pour moins de 450€ - 36
Fabriquer un simulateur pour moins de 450€ - 37

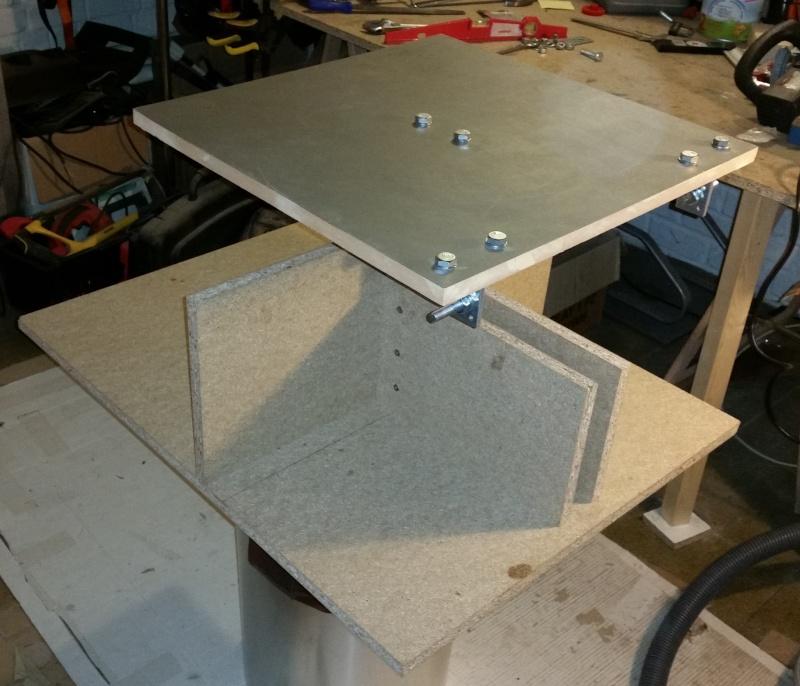

On va fixer la plaque sur le cardan. Attention il faut penser à vérifier que les rotules du cardan sont bien droites et parallèles au cardan pour éviter les frottements sur celui-ci :
Fabriquer un simulateur pour moins de 450€ - 39
Fabriquer un simulateur pour moins de 450€ - 40
Fabriquer un simulateur pour moins de 450€ - 41
Fabriquer un simulateur pour moins de 450€ - 42

Fabrication des cames

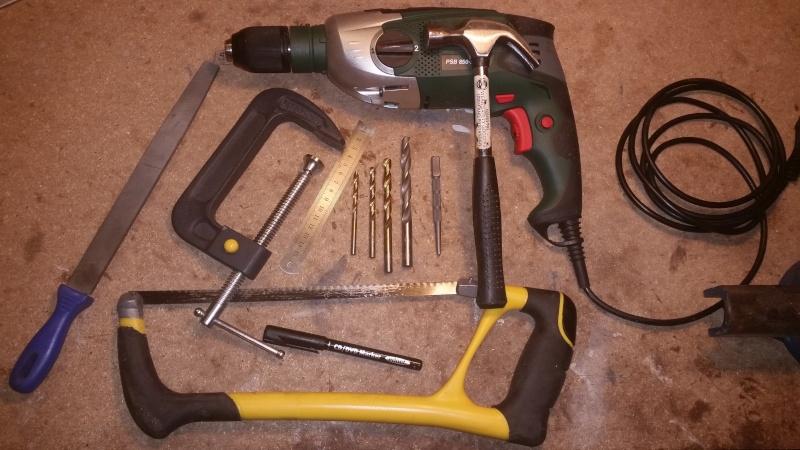

Outils nécessaires :
Fabriquer un simulateur pour moins de 450€ - 44

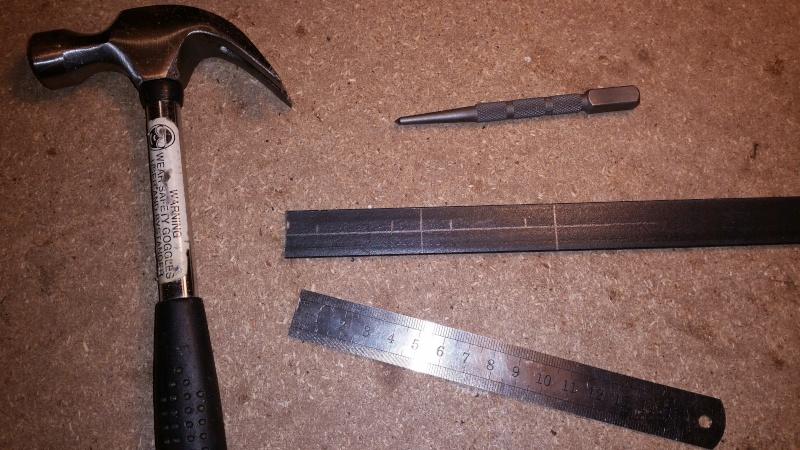

Pour faire mes cames, j’ai pris un bout de plat de métal en acier de 3-4mm d’épaisseur sur 2cm de largeur.
J’ai choisi de faire des cames de 3cm (distance entre les deux trous) pour avoir un angle d’inclinaison d’environ 10°.

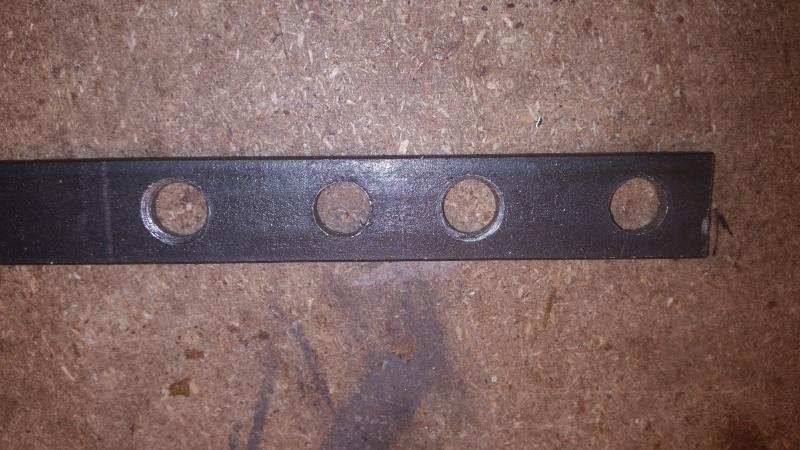

J’ai d’abord repéré mes 4 trous :
Fabriquer un simulateur pour moins de 450€ - 46
Astuce : Etant donné que c’est du métal pour percer facilement et proprement j’ai utilisé tous mes forets intermédiaires et j’ai percé à vitesse très lente. Si vous percez à la bonne vitesse alors vous devriez avoir des copeaux entortillés comme sur la photo suivante.
Fabriquer un simulateur pour moins de 450€ - 48

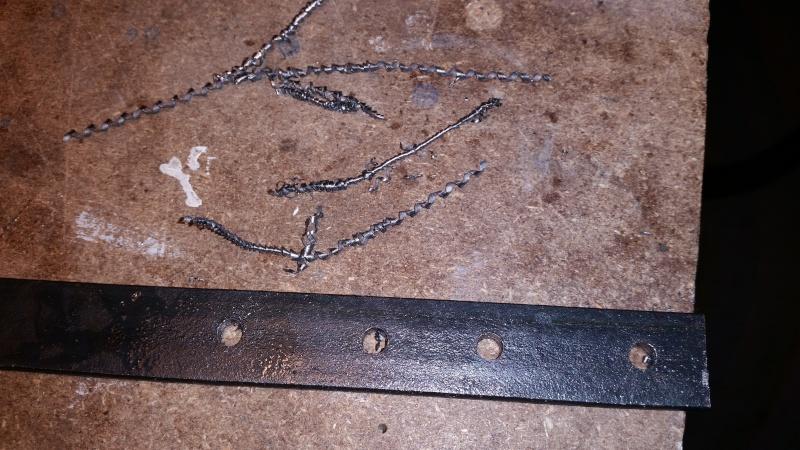

J’ai  légèrement percé (sur une profondeur de 1mm seulement) à un diamètre supérieur (12mm) pour obtenir un cône afin de favoriser le serrage sur les moteurs :
Fabriquer un simulateur pour moins de 450€ - 50

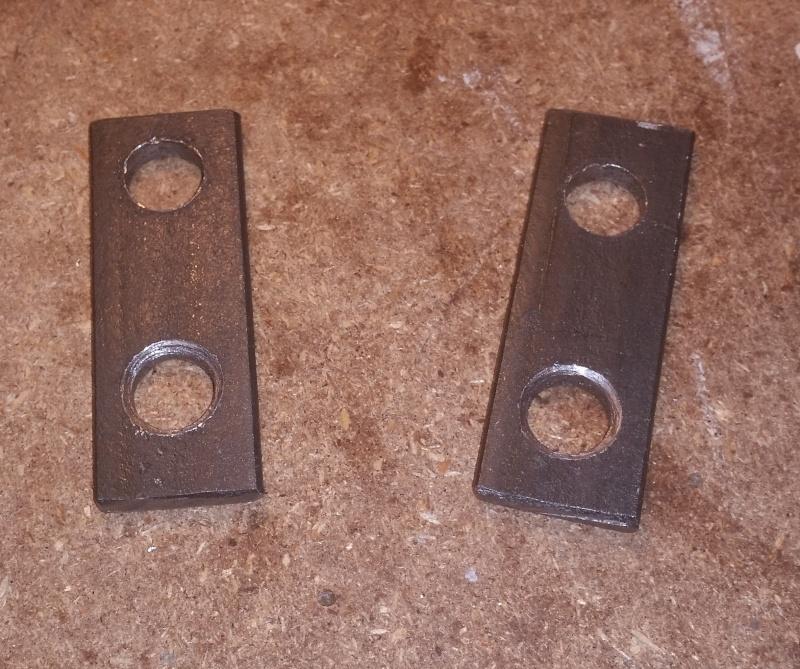

Voici à quoi ressemblent mes cames une fois terminées :
Fabriquer un simulateur pour moins de 450€ - 52

Installation des équerres pour les supports des moteurs

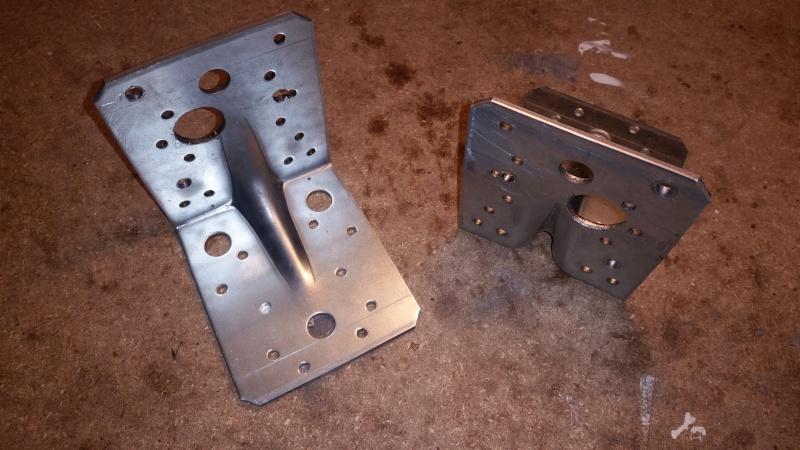

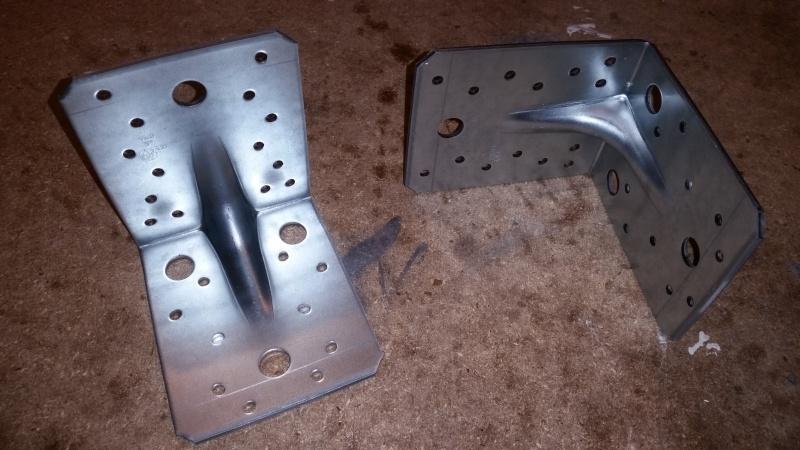

J’utilise des équerres trouvées dans les magasins de bricolage (105*105*90)
J’ai remarqué que 2 trous correspondaient exactement aux espaces des points de fixations des moteurs (63mm), j’ai alors agrandi ces trous, percé un 3e et fait un gros trou pour l’axe du moteur (21mm min, j’ai percé au plus grand que j’ai trouvé puis j’ai fini à la lime, c’est très long et fatigant). Il existe des scies cloches pour le métal de diamètre 20mm qui peuvent être très utiles !
Fabriquer un simulateur pour moins de 450€ - 54
Fabriquer un simulateur pour moins de 450€ - 55
Les équerres sont fixées sur le panneau avec des boulons M10. Pour les placer correctement, j’ai mis les cames à l’horizontale vers l’extérieur, j’ai également mis les biellettes et j’ai placé les équerres pour avoir les biellettes parfaitement verticales. Les biellettes sont des tiges filetées M10 de 20cm de long. Il sera nécessaire d’ajuster la longueur avec les rotules et de fixer cette longueur à l’aide de contre écrou à serrer sur les rotules. Il est important que les axes des moteurs (le gros trous de l’équerre) soient à la même distance du cardan en longueur et largeur.

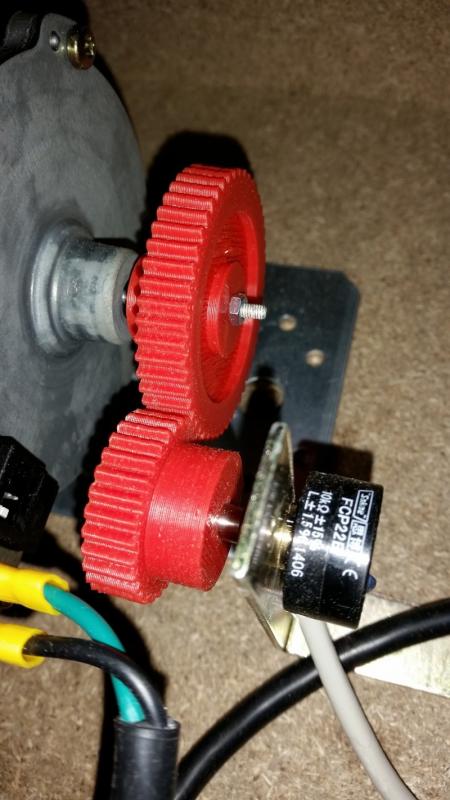

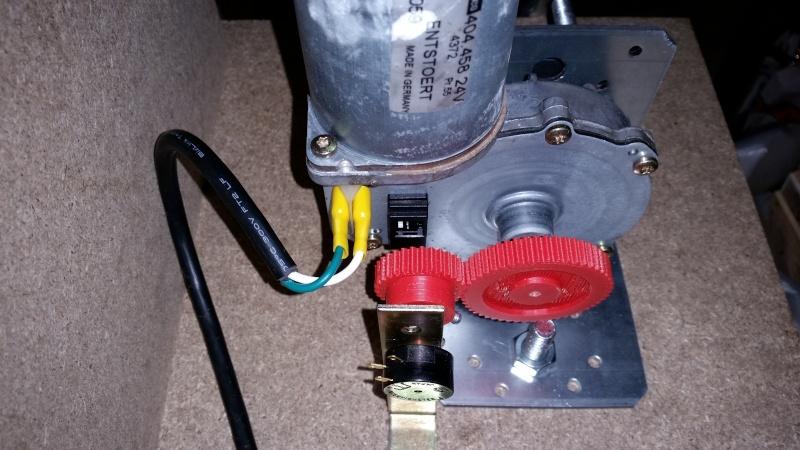

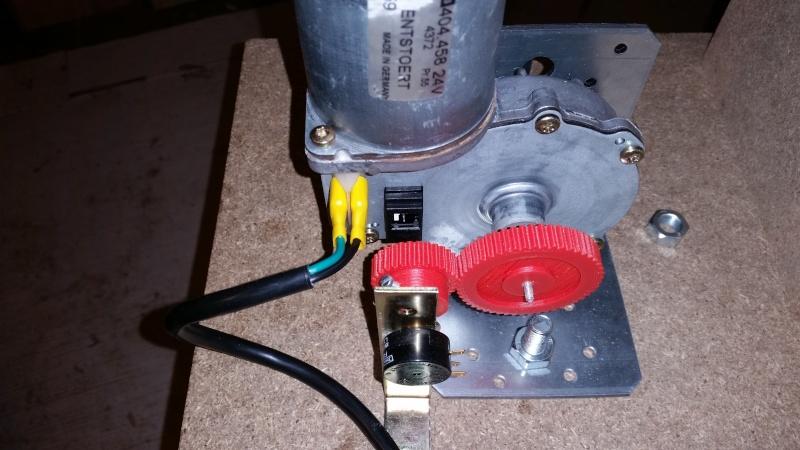

Pour mettre la roue dentée (la grande) sur les moteurs, il faut coller une tige filetée M3 d’environ 6cm dans le trou opposé à l’axe où l’on va serrer la came. On peut serrer la roue dentée sur l’axe à l’aide de la vis M3, mais 2 écrous M3 pour la coincer sur la tige filetée ne seront pas de trop.

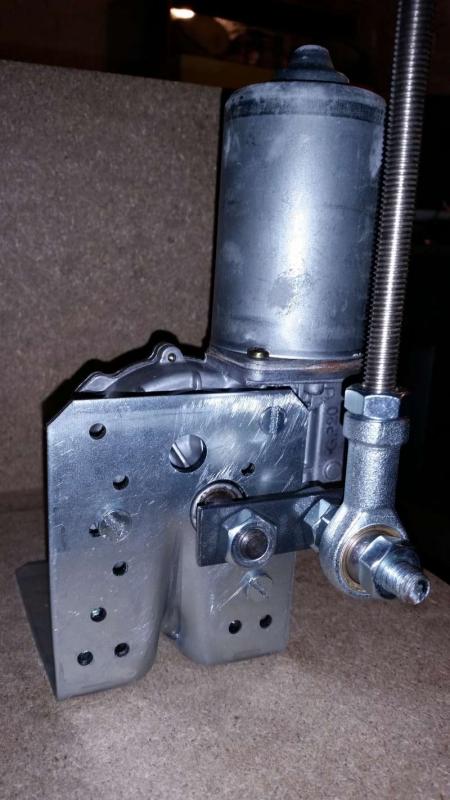

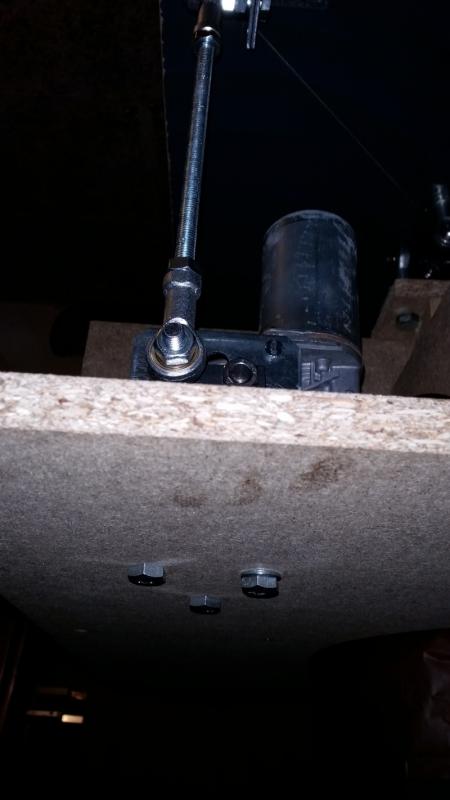

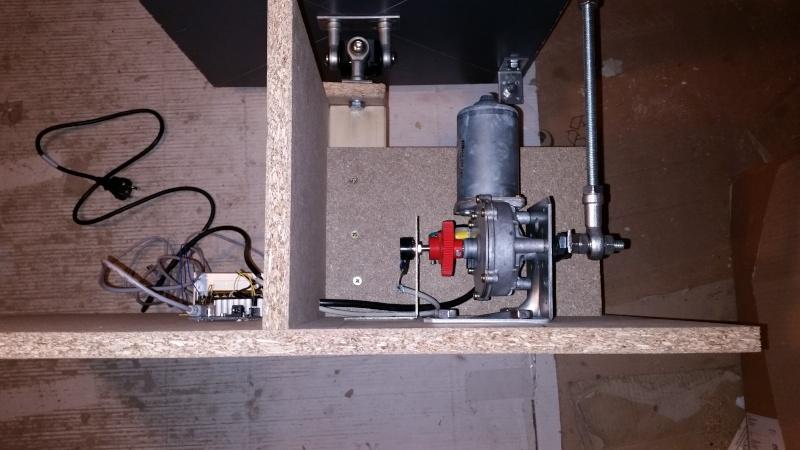

Moteur gauche fixé sous le panneau A et moteur droit installé avec la came et la biellette.

Astuce : pour visser les moteurs sur les équerres je vous conseille de prendre des vis (M6) à tête fraisée afin que la tête dépasse le moins possible et gêne la came.
Fabriquer un simulateur pour moins de 450€ - 57
Fabriquer un simulateur pour moins de 450€ - 58
Installation des potentiomètres

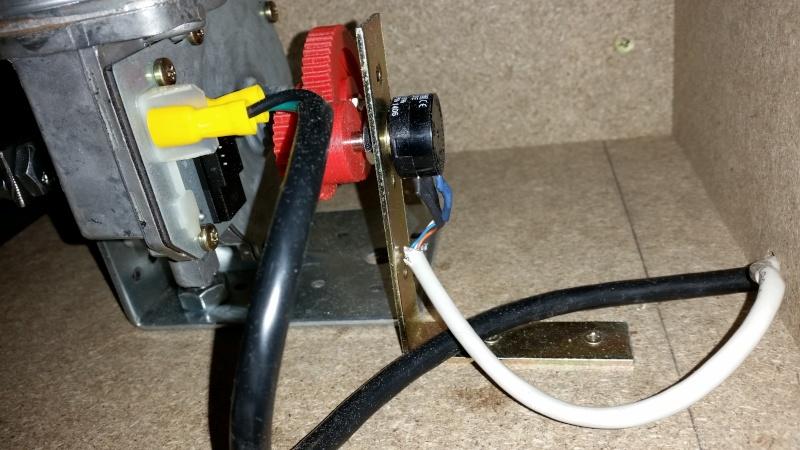

Pour fixer les potentiomètres, j’ai utilisé une équerre toute simple sur laquelle j’ai percé un trou de 10mm pour le potentiomètre. Je conseille d’essayer d’éviter tout contact entre le support des moteurs et celui des potentiomètres pour supprimer au maximum les perturbations. J’ai dû pour cela percer les équerres légèrement sur le côté.
Je vous recommande de faire en sorte que les roues dentées soient tête-bêche car comme elles ont été imprimées, il y a une légère avancée sur les pointes et donc elles tiendront beaucoup mieux et ne pourront pas glisser.
Fabriquer un simulateur pour moins de 450€ - 60
Fabriquer un simulateur pour moins de 450€ - 61

Photos du support terminé
Fabriquer un simulateur pour moins de 450€ - 63
Fabriquer un simulateur pour moins de 450€ - 64
Fabriquer un simulateur pour moins de 450€ - 65
Fabriquer un simulateur pour moins de 450€ - 66
Fabriquer un simulateur pour moins de 450€ - 67

Partie électronique

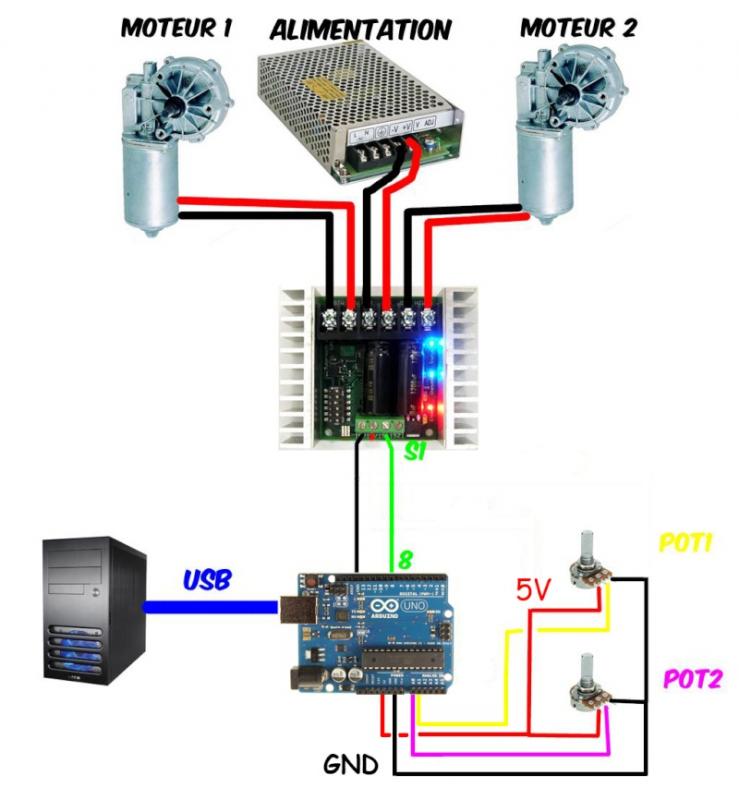

Schéma du câblage
Fabriquer un simulateur pour moins de 450€ - 69
Installation de l’alimentation

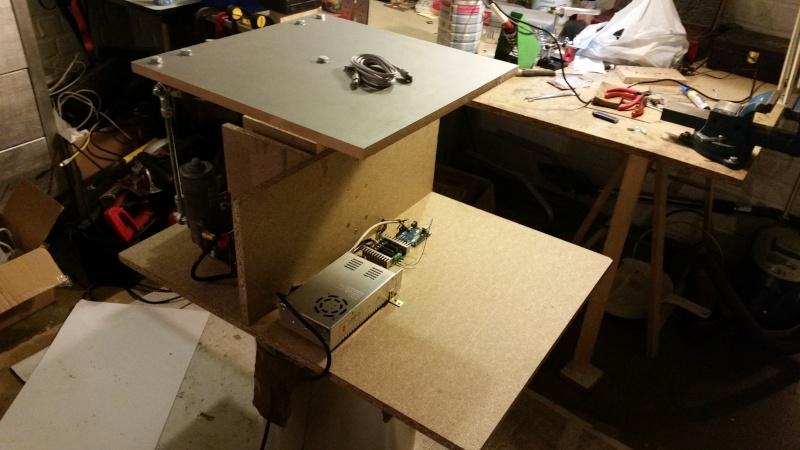

J’ai installé tous les composants (alimentation, Arduino et Sabertooth) à l’avant sur le plateau A car il y a de la place et ça fera plus propre pour le câblage, mais on peut les fixer verticalement sur le panneau B également. On peut essayer de tout regrouper à l’arrière, mais les fils de connexion de l’Arduino et la Sabertooth sont courts, donc il faut qu’ils soient à côté. Et les câbles d’alimentation de la Sabertooth doivent être le plus court possible car à cause de l’intensité qui les traverse, ça évitera qu’ils ne chauffent trop.

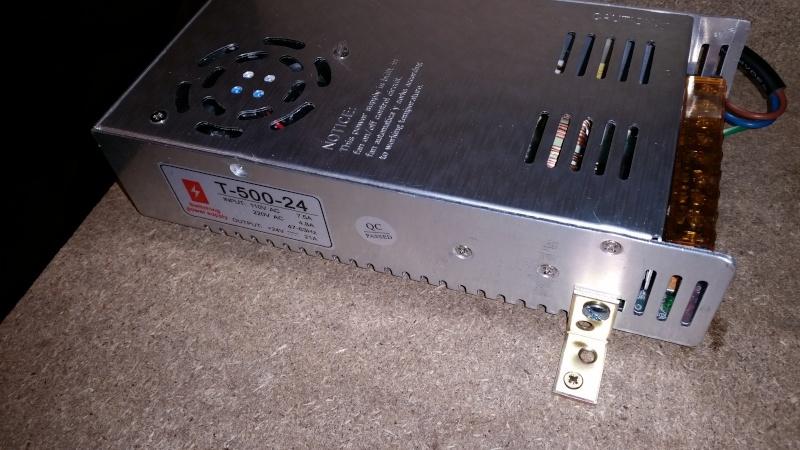

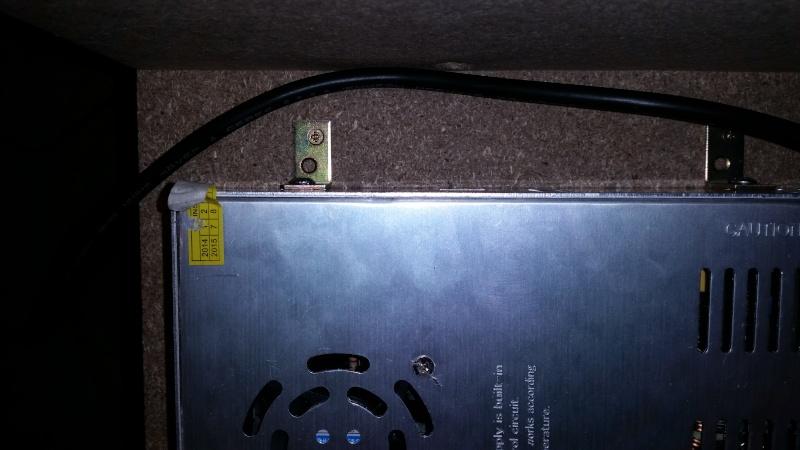

J’ai utilisé des petites équerres 25*25mm pour la fixer sur le plateau A.
Fabriquer un simulateur pour moins de 450€ - 71
Fabriquer un simulateur pour moins de 450€ - 72
Astuce : je conseille de mettre un interrupteur (ON/OFF) entre la prise secteur et l’alimentation. Il doit se placer sur le fil de la phase (marron). Choisissez bien un interrupteur qui supporte le 220V et au moins 3A.


Installation de la Sabertooth et de l’Arduino

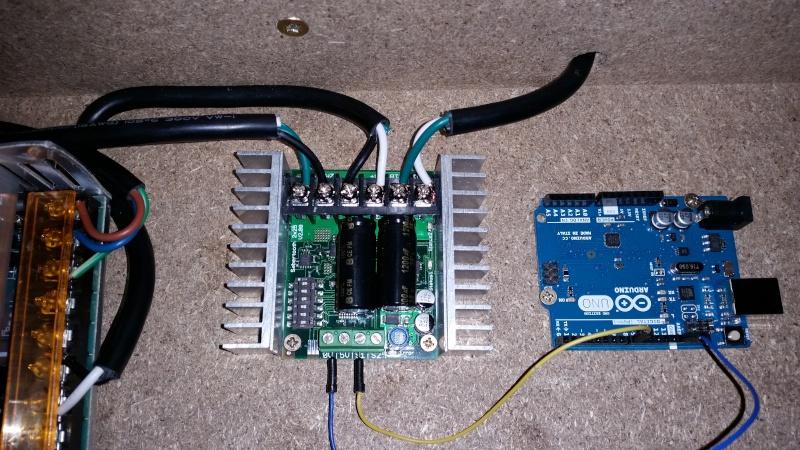

J’ai installé les composants dans cet ordre afin que la Sabertooth soit près de l’alimentation et que l’Arduino soit près de la Sabertooth. La Sabertooth et l’Arduino sont vissés directement dans le panneau A par seulement 2 vis à bois (diamètre 3mm longueur 20mm).

Fabriquer un simulateur pour moins de 450€ - 74
Préparation des câbles d’alimentation

Avec la longueur du câble secteur fourni dans le kit, il y a normalement de quoi faire le câble d’alimentation secteur pour l’alimentation 24V (garder pour la fin, il est toujours possible de le connecter à une rallonge électrique), l’alimentation des moteurs depuis la Sabertooth et l’alimentation de la Sabertooth depuis l’alimentation 24V. Pour cela, il faut que les éléments alimentation 24V, Sabertooth et Arduino soient proches les uns des autres.

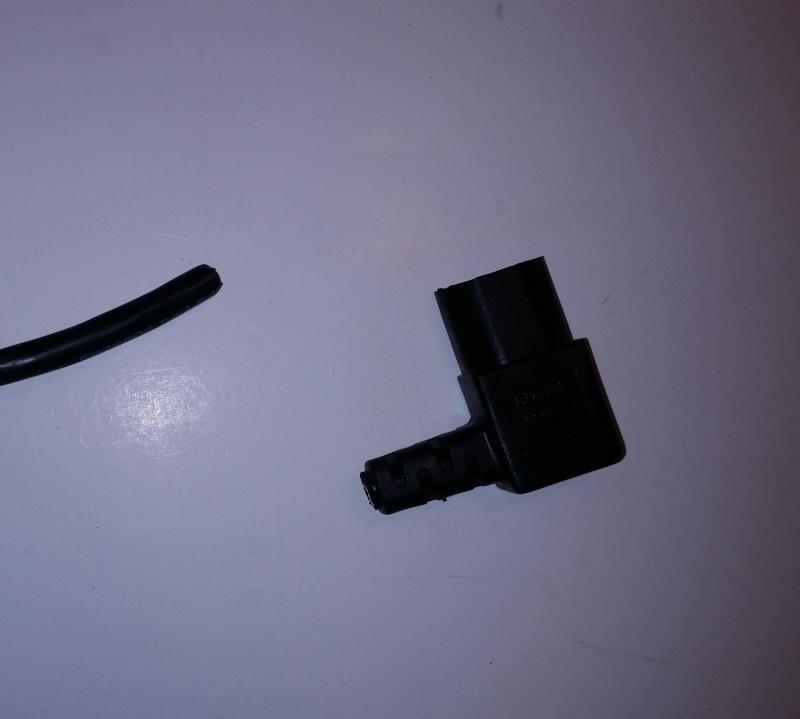

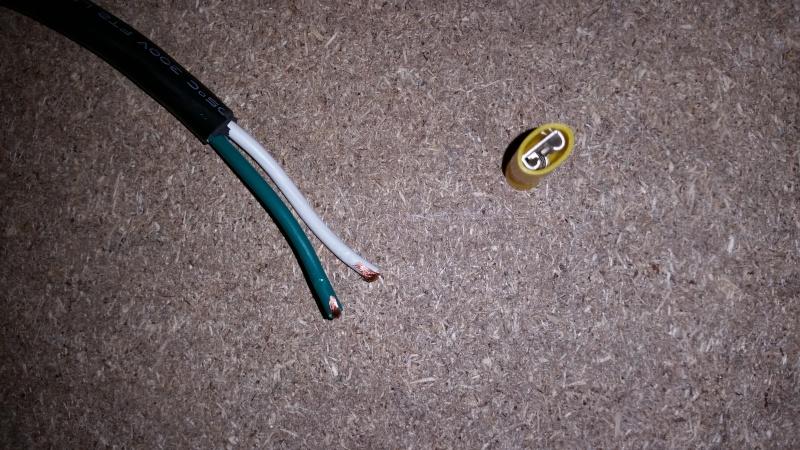

Sur le câble secteur, la prise “PC” n’est pas utile, on va donc la couper et la jeter.
Fabriquer un simulateur pour moins de 450€ - 76
Je vais couper 2 longueurs qui correspondent à la distance alimentation/moteur gauche et alimentation/moteur droit. Je coupe environ 10cm qui va correspondre à la distance entre la Sabertooth et l’alimentation 24V.

Côté moteur, j’utilise une cosse pour câbles 4mm² (suffisamment large pour les moteurs). Je retourne les câbles dénudés pour qu’ils soient bien en contact avec la partie métallique de la cosse.
Fabriquer un simulateur pour moins de 450€ - 78
Photos des moteurs :
Fabriquer un simulateur pour moins de 450€ - 80
Fabriquer un simulateur pour moins de 450€ - 81
Astuce : Etant donné que j’ai 3 fils pour les alimentations, je fais en sorte de ne pas avoir les mêmes couleurs sur les deux moteurs. Par exemple sur le moteur gauche j’ai pris Vert/Blanc et pour le droit j’ai pris Vert/Noir. C’est plus facile pour se repérer et ne pas se tromper !

Soudure des potentiomètres

Sur les 3 pattes des potentiomètres, les 2 du haut sont pour l’alimentation 5V et l’autre pour le curseur.
Le curseur se connecte sur l’Arduino en A0 pour le moteur branché en M1 sur la Sabertooth (moteur gauche pour mon simulateur) et en A1 pour le moteur branché en M2 (moteur droit de mon simulateur).
Les alimentations 5V sont prises soit sur l’Arduino, soit sur la Sabertooth, ça ne change pas grand chose mais je préfère les prendre sur l’Arduino pour avoir tous les câbles au même endroit.

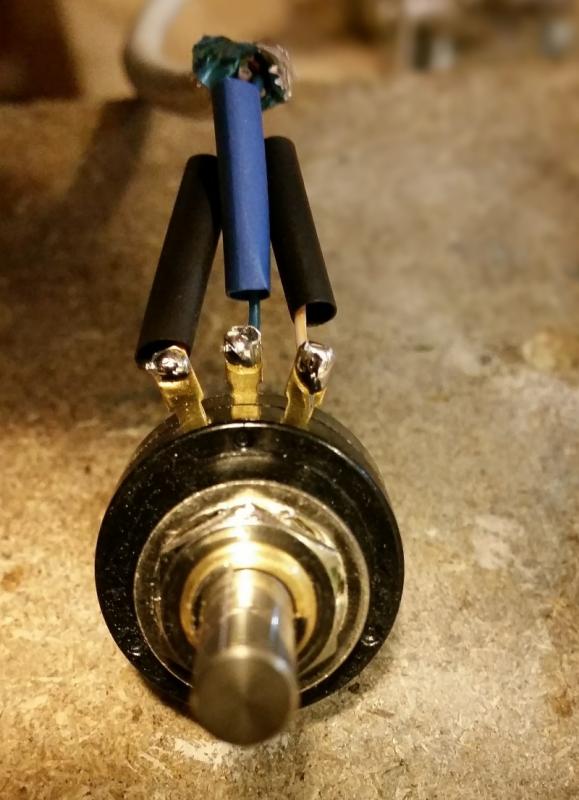

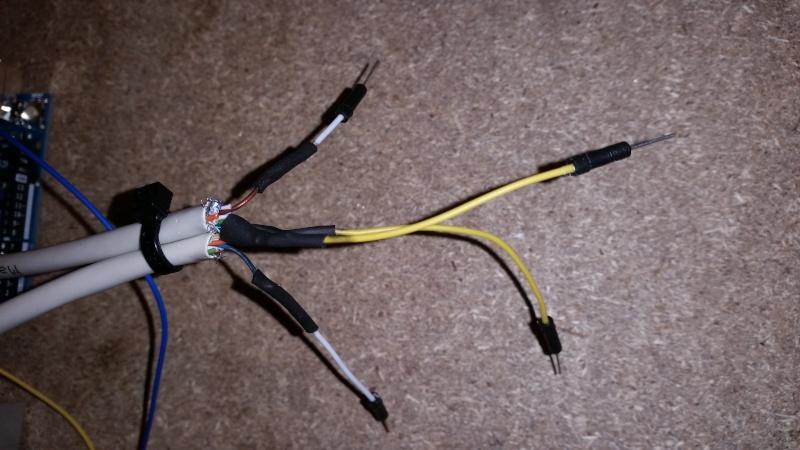

Pour faire la soudure, j’utilise donc les câbles blindés fournis dans le kit. J’utilise de la gaine thermorétractable pour protéger les soudures et éviter les faux contacts. Pour éviter les erreurs, je ne prends pas les mêmes couleurs pour les deux potentiomètres.

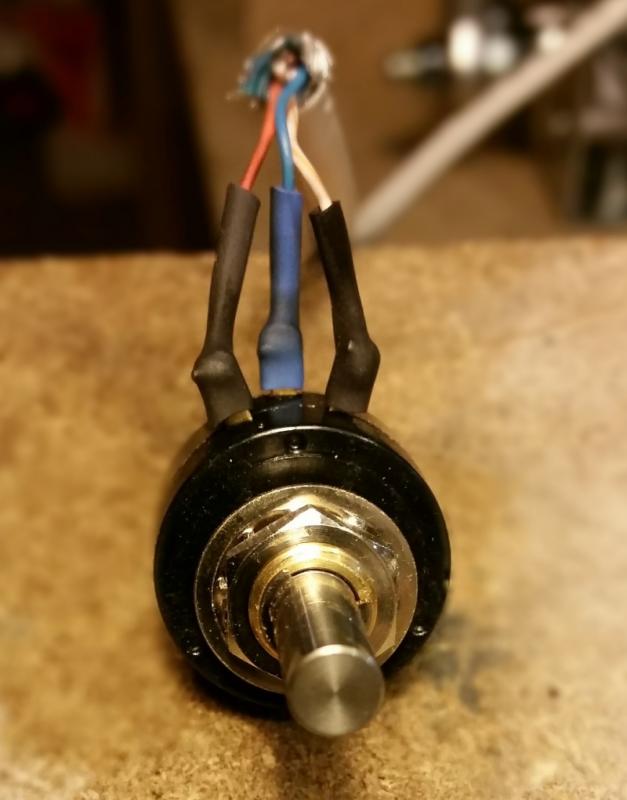

Note : pour rendre les soudures un peu plus propres, vous pouvez ajouter une gaine thermorétractable de plus gros diamètre pour cacher les fils dénudés. J’avais prévu de le faire mais j’ai oublié de mettre la gaine avant de souder…


Fabriquer un simulateur pour moins de 450€ - 83
Fabriquer un simulateur pour moins de 450€ - 84

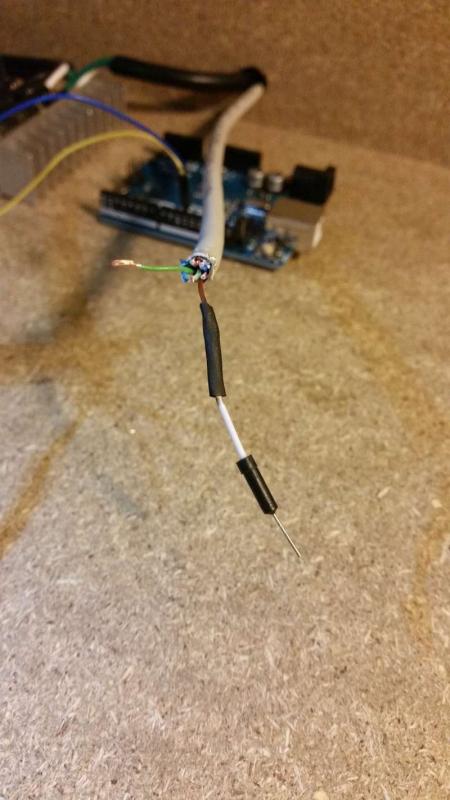

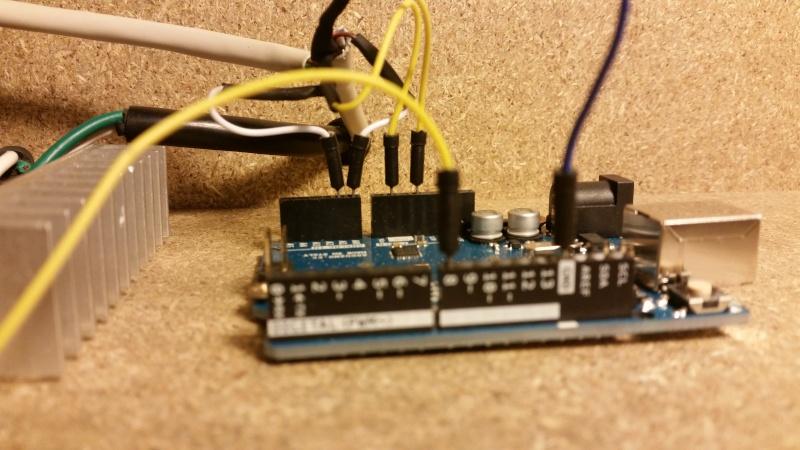

Pour le côté des connexions sur l’Arduino, j’ai pris les fils de connexion fournis dans le kit que j’ai coupés en 2 pour y souder les retours des curseurs et les alimentations des potentiomètres (par deux en jaune sur la photo de droite). Etant donné que les potentiomètres sont des composants passifs, il n’y a pas un côté + et un côté - donc on peut connecter où on veut le 5V et le GND.
Fabriquer un simulateur pour moins de 450€ - 86
Fabriquer un simulateur pour moins de 450€ - 87
Fabriquer un simulateur pour moins de 450€ - 88
Si vous êtes arrivé jusqu’ici sans vous couper les doigts, brûler la moustache, écraser les pieds alors félicitations, vous vous en êtes bien sorti :-) Nous venons de terminer la conception du simulateur, passons maintenant à la partie logicielle.

Partie Logicielle

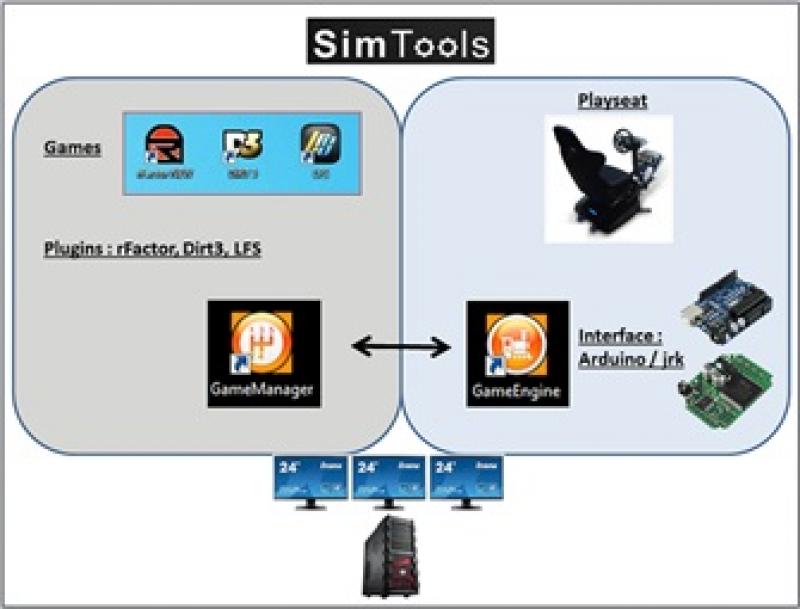

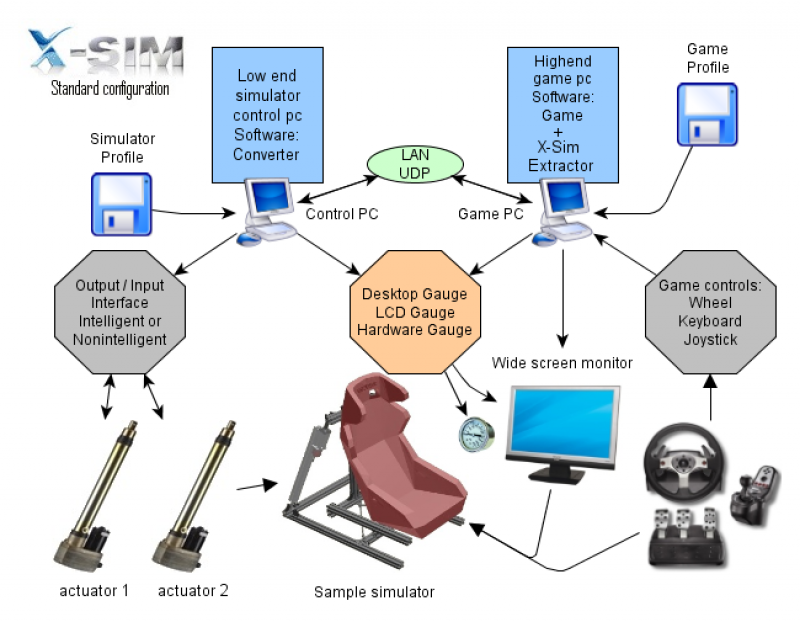

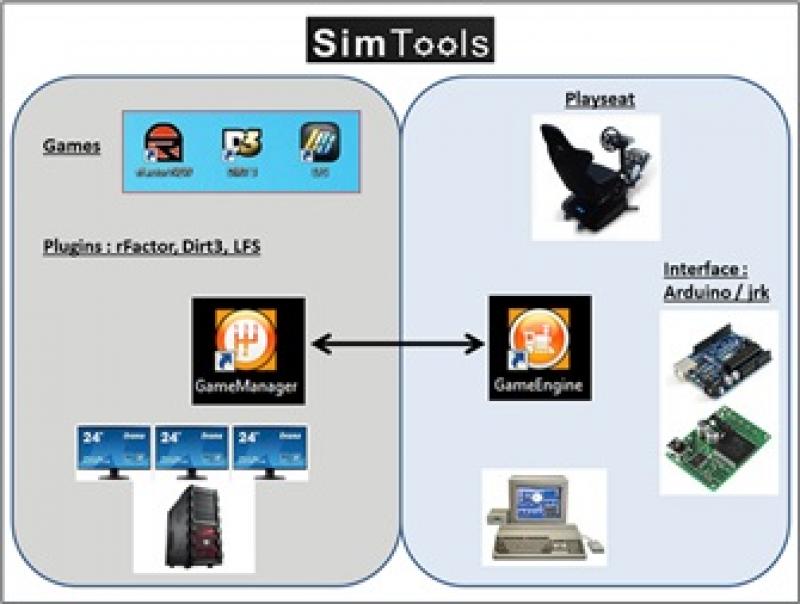

Quel que soit le logiciel choisi (X-Sim ou SimTools), il y a toujours 2 logiciels dans les suites : un qui récupère les infos du jeu et un autre qui les traduit et pilote le simulateur. Les deux ne sont pas forcément sur le même PC. Il est même recommandé d’utiliser 2 PC distincts pour pouvoir faire facilement des réglages du simulateur en jeu sans devoir sortir du jeu et retourner sur le bureau à chaque fois…

SimTools :
Fabriquer un simulateur pour moins de 450€ - 90
Fabriquer un simulateur pour moins de 450€ - 91
X-Sim :
Fabriquer un simulateur pour moins de 450€ - 93
X-Sim Converter
Par défaut les Arduinos du kit seront chargés avec un code uniquement compatible X-Sim car il utilisera un plugin officiel (USB XPID) et donc évitera d’avoir à faire quoi que ce soit dans Output setup du logiciel Converter.
Voici les codes pour l'Arduino disponibles (dont un compatible avec SimTools, j'expliquerai plus tard comment utiliser SimTools)

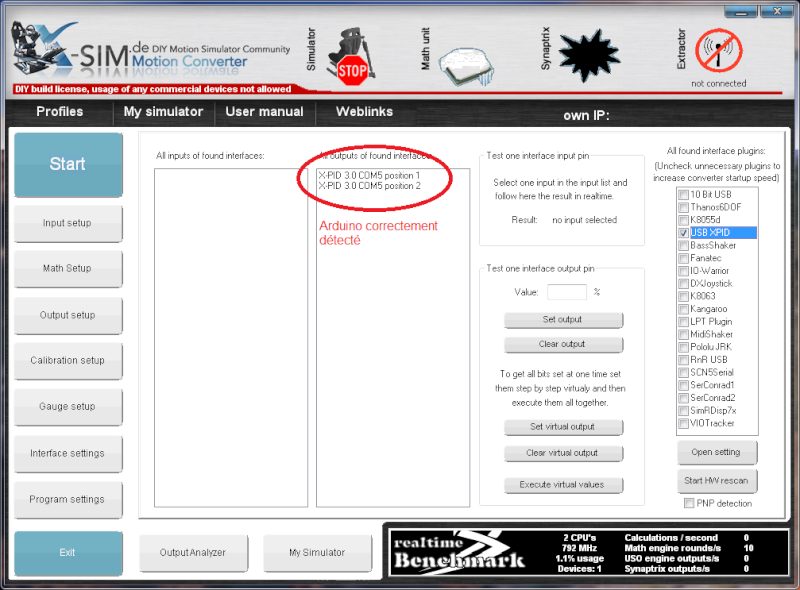

On va directement aller dans l’onglet Interface settings, si vous avez bien 2 sorties affichées, c’est que l’Arduino a bien été détecté et qu’il fonctionne correctement. Dans la liste des interfaces à droite, on ne va cocher que USB XPID, le sélectionner et cliquer sur Open setting (ça peut prendre du temps pour ouvrir la page supplémentaire). Une fois dans le menu, normalement les interfaces ont correctement été vues, on va les renommer en Gauche et Droite pour correspondre avec les profils que j’ai créés et partagés.
Fabriquer un simulateur pour moins de 450€ - 95

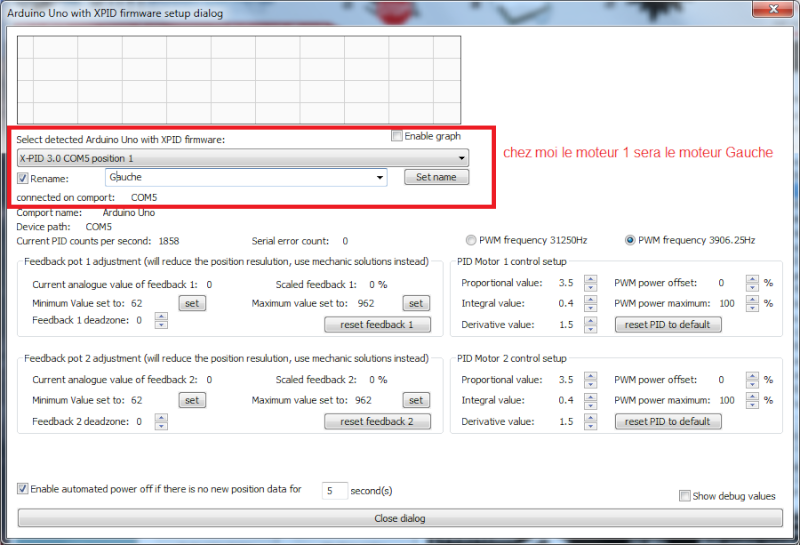

Voici le menu des paramètres du PID, on va renommer les sorties pour que ça soit plus compréhensible (chez moi j’ai mis Gauche et Droite).
Fabriquer un simulateur pour moins de 450€ - 97

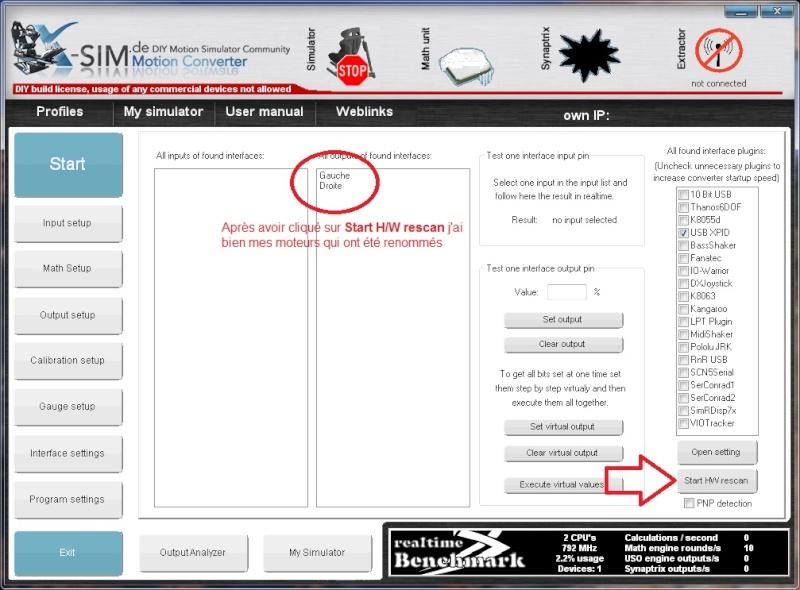

Après avoir quitté la boite de dialogue, cliquez sur Start H/W rescan, normalement vos interfaces devraient être correctement renommées :
Fabriquer un simulateur pour moins de 450€ - 99
Pour tester facilement que tout fonctionne correctement, il suffit de sélectionner une interface (Gauche ou Droite), de mettre un pourcentage dans la case à côté de Value et de cliquer sur Set ouput.
Si un des moteurs s’agite en faisant des mouvements rapides, il faut alors inverser les cosses d’alimentation.
Astuce : Pour bien tester les amplitudes et le bon fonctionnement je mets la valeur à 100% puis je clique sur Set output puis Clear output quelques secondes après pour tester toute la plage des moteurs. Et ce pour les deux moteurs.

Régler le pid
Le régulateur PID permet de rendre les mouvements des moteurs rapides, précis et stables. En des termes simples c’est ce qui permet de définir la vitesse des moteurs selon la distance à laquelle ils sont de la consigne (plus la position du moteur est loin de la consigne, plus le moteur va être rapide, plus on s’en rapproche, plus il ralentit).
Il est donc très important d’avoir un PID correctement réglé.
Je vous conseille de réinitialiser les valeurs (dans les paramètres USB XPID dans Interface settings) et essayer de trouver des valeurs correctes (il faut pour cela utiliser le graphe et analyser la courbe). Les valeurs par défaut sont P = 4.2, I = 0.4 et D = 0.4. Pour ma part, j’ai trouvé les valeurs suivantes très correctes : P = 5.0, I = 0.2, D = 0.2
Astuce : pour analyser les courbes j’utilise l’outil de test d’interface dans Interface settings. Je mets 100% dans Value et j’altèrne entre Set output et Clear output pour regarder le comportement de la courbe (à suivre si vous faites des modifications de votre PID), mais aussi que j’atteints bien les valeurs max et min à 4-5 valeurs près.

Charger un profil

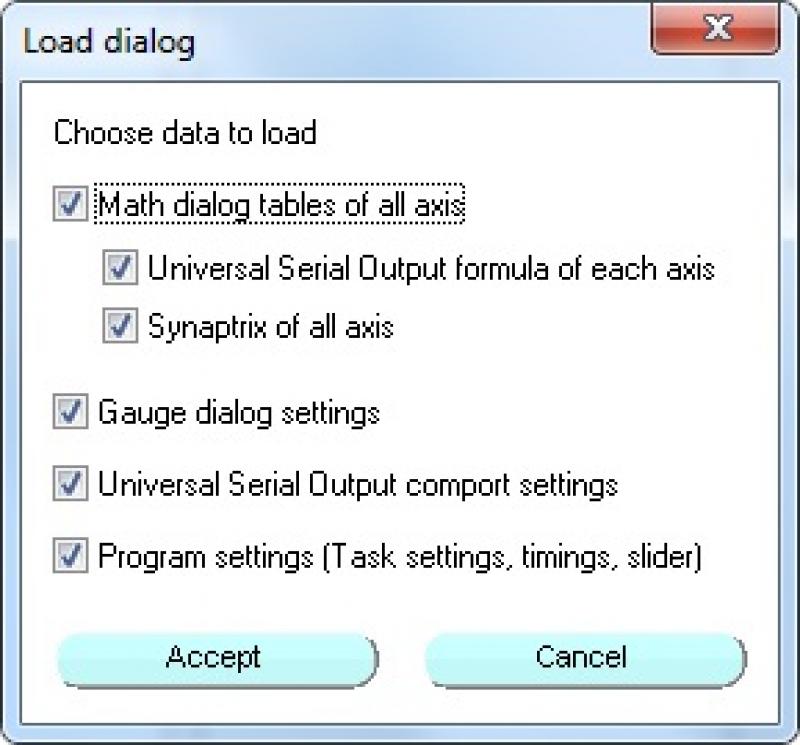

Lorsque vous chargez un profil, il y a la boite de dialogue ci-dessous qui apparait. Si vous avez les mêmes noms de moteurs que moi (Gauche et Droite), vous pouvez tout cocher, sinon il faut décocher Synaptrix of all axis et attribuer les listes des effets Gauche et Droite (noms des axes) à vos interfaces de sortie.


Fabriquer un simulateur pour moins de 450€ - 101
X-Sim Extractor
Pour utiliser la suite X-Sim, il faut s’être enregistrer (gratuitement) sur le forum http://x-sim.de/

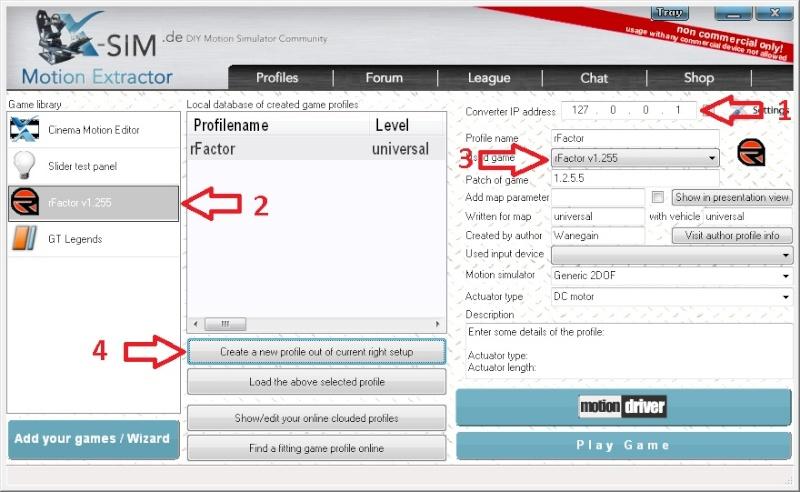

Première étape : cliquer sur Add your games / Wizard puis sur Press here to search...

Il va analyser vos disques durs et chercher les jeux compatibles.

Lancer Converter (qui doit avoir chargé le profil du jeu), puis revenez sur Extractor

  1. Indiquer l’adresse IP du PC où se trouve Converter (si c’est le même PC alors mettez l’adresse 127.0.0.1 si ce n’est pas le cas). Remarque : vous pouvez mettre plusieurs adresses IP en cliquant sur Settings et Manage network cluster
  2. Sélectionner un jeu sur la gauche
  3. Trouver son nom correspondant dans la liste déroulante Used game sur la droite. Cliquer sur Oui à chaque fois qu’on vous le demande.
  4. Cliquer sur Create a new profil out of current right setup
Fabriquer un simulateur pour moins de 450€ - 103
Si vous avez bien suivi la configuration, vous pouvez alors cliquer sur Play Game !

Lancement du jeu et vérification du bon fonctionnement

Si vous avez cliqué sur Play Game, alors le jeu a du se lancer.
Si vous avez ce message d’erreur, il suffit de renommer le nom du profil :
Fabriquer un simulateur pour moins de 450€ - 105
Vous pouvez vérifier la bonne communication des deux logiciels dans Converter en haut à droite. Il doit soit afficher l’adresse IP du PC avec Extractor, soit local running.
Ensuite pour vérifier que le plugin du jeu fonctionne, il vous faut aller dans Input setup, normalement en jeu vous devriez voir des valeurs bouger :
Fabriquer un simulateur pour moins de 450€ - 107
Si ce n’est pas le cas, alors il faut quitter le jeu, vérifier dans Extractor (Motion driver et puis Telemetry plugin) que le plugin est bien coché :
Fabriquer un simulateur pour moins de 450€ - 109
Astuce : sur la droite une fois le plugin bien coché, vous pouvez cliquer sur Standard setup for left dialog pour avoir les bons noms des effets.

Vous pouvez cliquer sur le gros bouton Start (à ce moment là votre coeur va s’accélerer, mais c’est tout à fait normal, c’est l’effet que procurent les simulateurs lors du premier essai)
Une fois un profil chargé, je conseille pour commencer de mettre tous les curseurs (sur la gauche) à 0 et de n’activer qu’un effet à la fois pour vérifier qu’il est dans le bon sens et qu’il ne faut pas inverser un moteur (ou les deux)...

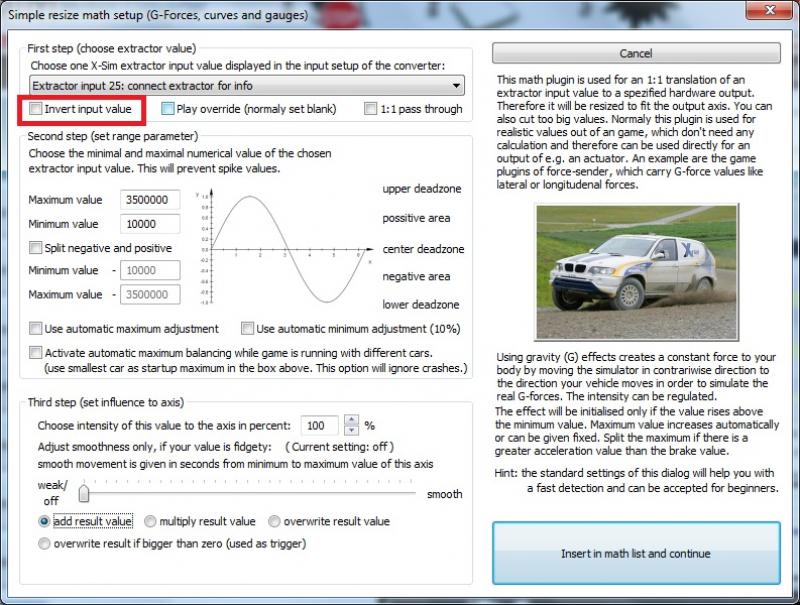

Changer le sens de rotation d’un moteur (par exemple : sur l’effet latéral (25) si le simulateur penche en avant au lieu de la gauche, alors il faut inverser le moteur Gauche). Pour cela je choisis donc le moteur Gauche et je repère l’effet en question (dans la liste value) et je double clique sur la ligne à éditer. Il suffit alors de cocher la case Invert input value et cliquer sur Insert in math list and continue.
Fabriquer un simulateur pour moins de 450€ - 111
Si vous trouvez les effets trop puissants ou pas assez, il faut éditer les Maximum value dans l’effet à modifier (et l’augmenter si l’effet est trop fort ou le diminuer si l’effet n’est pas assez présent.

Finitions

Le simulateur, tel qu’il est, n’est esthétiquement pas le bienvenu dans un salon ou un bureau, surtout si la pièce où il va se trouver est partagée avec madame.

Voici quelques conseils pour le rendre un peu plus apprécié :
  • Tout d’abord commencer par faire quelques découpes en biais sur vos panneaux :
Fabriquer un simulateur pour moins de 450€ - 113
  • Mettez de la couleur (le plus simple reste la peinture)
  • Vous pouvez aussi mettre de la moquette : ça fait plus fini et ça cache les défauts
  • Rangez les câbles
  • Mettez un tapis sous le simulateur (Decathlon propose des tapis à mettre sous les appareils de musculation très efficace) ou des grosses plaques de caoutchouc recyclé aggloméré que l’on trouve dans tous les magasins de bricolage
  • Des petites roues pour le déplacer et le ranger facilement s’il doit être déplacé
Et après ?

Maintenant que vous avez terminé votre simulateur et qu’il est fonctionnel, la dernière chose qu’il vous reste à faire c’est d’y ajouter un siège (pour un simulateur type Frex, le mieux pour les jeux de voitures) ou un cockpit (tout inclus : universel pour tout type de jeux), etc… Bref vous avez un support universel, à vous de choisir ce que vous voulez en faire !


N’hésitez pas à partager et présenter votre simulateur !

Simon


Tag(s) associé(s) : DIY, Simulateurs, Tutorial
36 COMMENTAIRES

Connectez-vous pour commenter.
